- 閘閥
- 材質號合金閘閥
- CN7M20Z41W25
- CN7M20Z41W25-材質號合金閘閥
- 56
上一個：平行式雙閘板平板閘閥 下一個:閘閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CN7M20Z41W25-材質號合金閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

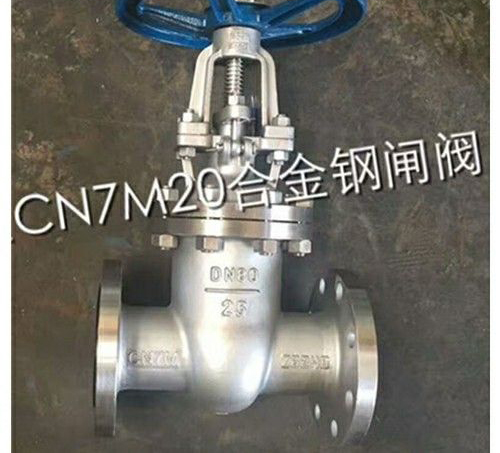

CN7M材質20號合金閘閥Z41W-25產品說明書資料介紹
CN7M材質20號合金閘閥Z41W-25啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關，不能做調節和節流。閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即隻依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封。大部分閘閥采用強製密封，即閥門關閉時要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。
具有優異的抗應腐蝕開裂能力和好的耐局部還原性複合介質腐蝕，運用於S酸環境及含有鹵族離子及金屬離子的S酸溶液工業裝置，使用溫度在-196到450度，用於S酸，磷酸等。 作切斷接通使用。
結構原理
閘閥的閘板隨閥杆一起做直線運動，叫升降杆閘閥(亦叫明杆閘閥)。通常在升降杆上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作力矩變為操作推力。
產品參數
公稱通徑：DN15-DN1200
公稱壓力：1.6MPa-16.0MPa
適用溫度：-20℃-380℃
適用介質：水、氣、油
閥體材質：20號合金
設計製造標準：GB12234-89
結構長度標準：GB12221-89
連接法蘭標準：JB/T79-94
檢驗標準：JB/T9092-1992
執行標準:
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
連接尺寸:
安裝注事事項:
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CN7M20Z41W25-材質號合金閘閥產品，請您根據CN7M20Z41W25-材質號合金閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
CN7M材質20號合金閘閥Z41W-25產品說明書資料介紹
CN7M材質20號合金閘閥Z41W-25啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關，不能做調節和節流。閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即隻依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封。大部分閘閥采用強製密封，即閥門關閉時要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。
具有優異的抗應腐蝕開裂能力和好的耐局部還原性複合介質腐蝕，運用於S酸環境及含有鹵族離子及金屬離子的S酸溶液工業裝置，使用溫度在-196到450度，用於S酸，磷酸等。 作切斷接通使用。
結構原理
閘閥的閘板隨閥杆一起做直線運動，叫升降杆閘閥(亦叫明杆閘閥)。通常在升降杆上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作力矩變為操作推力。
產品參數
公稱通徑：DN15-DN1200
公稱壓力：1.6MPa-16.0MPa
適用溫度：-20℃-380℃
適用介質：水、氣、油
閥體材質：20號合金
設計製造標準：GB12234-89
結構長度標準：GB12221-89
連接法蘭標準：JB/T79-94
檢驗標準：JB/T9092-1992
執行標準:
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
連接尺寸:
| 型號 | 公稱通徑 | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
| PN1.6MPa | 15 | 130 | 95 | 65 | 45 | 2/14 | 4/14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 2/14 | 4/14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 2/14 | 4/14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 2/16 | 4/18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 3/16 | 4/18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 3/16 | 4/18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 3/18 | 4/18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 3/20 | 8/18 | 385 | 280 | |
| 100 | 300 | 215 | 180 | 155 | 3/20 | 8/18 | 430 | 300 | |
| 125 | 325 | 245 | 210 | 185 | 3/22 | 8/18 | 520 | 320 | |
| 150 | 350 | 280 | 240 | 210 | 3/24 | 8/23 | 610 | 350 | |
| 200 | 400 | 335 | 295 | 265 | 3/26 | 12/23 | 765 | 400 | |
| 250 | 450 | 405 | 355 | 320 | 3/30 | 12/25 | 895 | 450 | |
| 300 | 500 | 460 | 410 | 375 | 4/30 | 12/25 | 1145 | 500 | |
| 350 | 550 | 520 | 470 | 435 | 4/1 | 16-25 | 1200 | 550 | |
| 400 | 600 | 580 | 525 | 485 | 4/1 | 16-30 | 1400 | 600 | |
| 450 | 650 | 640 | 585 | 545 | 4/1 | 20-30 | 1500 | 650 | |
| 500 | 700 | 705 | 650 | 608 | 4/1 | 20-34 | 1630 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 5/1 | 20-41 | 1830 | 800 | |
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
