產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 防爆電動球閥
- Q9B41PN16~25
- Q9B41PN16~25-防爆電動球閥
- 101
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q9B41PN16~25-防爆電動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q9B41PN16~25-防爆電動球閥產品說明書資料介紹
Q9B41PN16~25-防爆電動球閥區別於不防爆的是在於電動執行器，殼體厚、密封圈耐高溫、老化安全等級高，可以有效隔離易燃易爆氣體場合防止電火花引起爆炸事故，用戶在選用時請提供防爆等級供廠家選型。閥門密封圈了特殊的加工工藝和新密封材料，使球體表麵粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥杆驅動球體旋轉，使介質順利通過。適用於易燃易爆場合。也可輸入4-20mADC信號及電源控製閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
型號編製說明

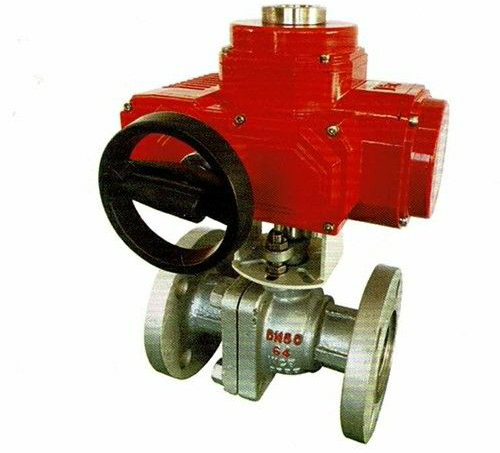

Q9B41PN16~25-防爆電動球閥圖片
產品特點
1、開關迅速方便，隻要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封密封性能好,閥座聚四氟乙烯材料。
3、由於浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移並緊壓在出口端的密封麵上，而且密封力隨著介質壓力的增加而增大。
4、閥杆防吹出和防靜電結構設計。
5、上法蘭ISO5211執行機構安裝平台。方便安裝電動、氣動執行器，節省安裝空間。
設計標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
零部件材質
性能參數
電動裝置技術參數
外形結構尺寸
訂貨注意事項
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
安裝注意事項:
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對於閥杆。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥杆。還要清除閥內的雜物。
3.球閥起吊時，繩子不要係在手輪或閥杆上，以免損壞這些部件，應該係在閥體上。
4.對於球閥所連接的管路，一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封麵，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。 6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q9B41PN16~25-防爆電動球閥產品，請您根據Q9B41PN16~25-防爆電動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q9B41PN16~25-防爆電動球閥產品說明書資料介紹
Q9B41PN16~25-防爆電動球閥區別於不防爆的是在於電動執行器，殼體厚、密封圈耐高溫、老化安全等級高，可以有效隔離易燃易爆氣體場合防止電火花引起爆炸事故，用戶在選用時請提供防爆等級供廠家選型。閥門密封圈了特殊的加工工藝和新密封材料，使球體表麵粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥杆驅動球體旋轉，使介質順利通過。適用於易燃易爆場合。也可輸入4-20mADC信號及電源控製閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
型號編製說明
| Q | 9 | B | 4 | 1 | F | -16~25 | C |
| 閥門代號 | 執行機構 | 執行器功能 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 3：渦輪 | 無：普通 | 1：螺紋 | 1：直通浮動 | F：四氟 | 10:1.0MPa | C：碳鋼 |
| VQ：V型球閥 | 6：氣動 | B：防爆 | 4：法蘭 | 4：L型三通 | F46：全襯 | 16:1.6MPa | P：304 |
| 9：電動 | 7：對夾 | 5：T型三通 | H：合金 | 25:2.5MPa | R：316 | ||
| 無：手柄 | 7：固定式 | Y：硬質合金 | 40:4.0MPa | RL：316L |
產品特點
1、開關迅速方便，隻要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
2、雙向密封密封性能好,閥座聚四氟乙烯材料。
3、由於浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移並緊壓在出口端的密封麵上，而且密封力隨著介質壓力的增加而增大。
4、閥杆防吹出和防靜電結構設計。
5、上法蘭ISO5211執行機構安裝平台。方便安裝電動、氣動執行器，節省安裝空間。
設計標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
零部件材質
| 閥體 | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
| 球體 閥杆 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| 閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
| 墊片 | 聚四氟乙烯PTFE 不鏽鋼/柔性石墨 齒形墊片 | ||||||
| 閥杆座 | 聚四氟乙烯PTFE 不鏽鋼/柔性石墨 | ||||||
| 填料 | 聚四氟乙烯PTFE 增強柔性石墨 | ||||||
| 填料壓蓋 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| 溫度 | -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) | ||||||
| 介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 |
| 公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 |
| 額定流量係數Kv | 20 | 38 | 72 | 110 | 170 | 270 | 510 | 940 |
| 公稱壓力 MPa | 1.0；1.6；6.4 | |||||||
| 額定轉角 ° | 0～90 | |||||||
| 流量特性 | 快開 | |||||||
| 介質溫度 ℃ | -20～120 | |||||||
| 閥體材質 | HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | |||||||
| 球體材質 | 1Cr18Ni9；0Cr18Ni12Mo2Ti | |||||||
| 配執行機構型號 | PN10、16 | 361NKR-05 | ||||||
| 341NKR-05 | ||||||||
| PN64 | 361NK(X)R-10 | |||||||
| 341NK(B)R-10 |
| 型號 | 大輸出扭距 | 動作 時間 60/50HZ | 大 軸徑 | 電機 F級 | 額定電流（A）50HZ | 手輪 轉數 | 重量 | |||
| 單相 | 三相 | |||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| 008 | 80 | 13/16 | φ20 | 15 | 1.2 | 0.45 | N/A | N/A | 10 | 7.4 |
| 015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.3 | 11 | 13 |
| 020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.3 | 11 | 13 |
| 030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
| 050 | 500 | 26/31 | φ35 | 90 | 3.6 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
| 060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.6 | 0.6 | 0.59 | 13.5 | 24 |
| 080 | 800 | 31/37 | φ45 | 180 | 4.1 | 2.15 | 0.85 | 0.79 | 16.5 | 29 |
| 120 | 1200 | 31/37 | φ45 | 180 | 4.2 | 2.35 | 0.87 | 0.81 | 16.5 | 29 |
| 200 | 2000 | 93/112 | φ65 | 180 | 4.1 | 2.15 | 0.85 | 0.79 | 49.5 | 78 |
| 300 | 3000 | 93/112 | φ65 | 180 | 4.2 | 2.35 | 0.87 | 0.81 | 49.5 | 78 |
| Q9B41PN16~25-防爆電動球閥型號 | 通徑 | L | H | 1.6MPa | 2.5MPa | 電動執行器選配 | ||||
| DN | D | D1 | n-d | D | D1 | n-d | AC220V/AC380V | |||
| Q9B41F | 15 | 130 | 106 | 95 | 65 | 4/14 | 95 | 65 | 4/14 | 05 |
| 20 | 140 | 113 | 105 | 75 | 4/14 | 105 | 75 | 4/14 | 05 | |
| 25 | 150 | 116 | 115 | 85 | 4/14 | 115 | 85 | 4/14 | 05 | |
| 32 | 165 | 144 | 135 | 100 | 4/18 | 135 | 100 | 4/18 | 05 | |
| 40 | 180 | 158 | 145 | 110 | 4/18 | 145 | 110 | 4/18 | 08 | |
| 50 | 200 | 164 | 160 | 125 | 4/18 | 165 | 125 | 4/18 | 10 | |
| 65 | 220 | 188 | 180 | 145 | 4/18 | 185 | 145 | 8/18 | 15 | |
| 80 | 250 | 214 | 195 | 160 | 8/18 | 200 | 160 | 8/18 | 20 | |
| 100 | 280 | 235 | 215 | 180 | 8/18 | 235 | 190 | 8/23 | 30 | |
| 125 | 320 | 270 | 245 | 210 | 8/18 | 270 | 220 | 8/25 | 60 | |
| 150 | 360 | 292 | 280 | 240 | 8/23 | 300 | 250 | 8/25 | 120 | |
| 200 | 400 | 390 | 340 | 295 | 12/23 | 360 | 310 | 12/25 | 200 | |
| 250 | 450 | 410 | 405 | 355 | 12/25 | 425 | 370 | 12/30 | 300 |
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
安裝注意事項:
1.安裝施工 小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對於閥杆。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥杆。還要清除閥內的雜物。
3.球閥起吊時，繩子不要係在手輪或閥杆上，以免損壞這些部件，應該係在閥體上。
4.對於球閥所連接的管路，一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封麵，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。 6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q9B41PN16~25-防爆電動球閥產品，請您根據Q9B41PN16~25-防爆電動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
