- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門

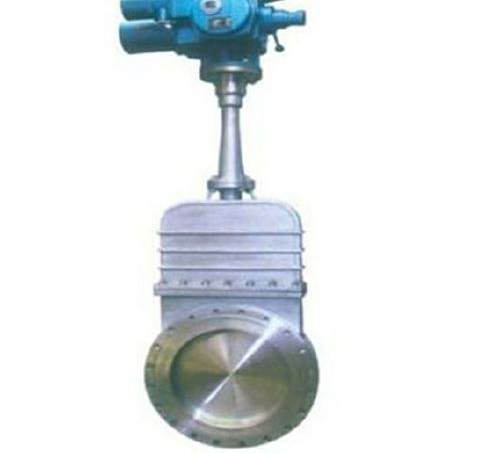

- 電動閘板閥
- Z973X10
- Z973X10-電動閘板閥
- 101
上一個：不鏽鋼電動球閥 下一個:三段式氣動球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z973X10-電動閘板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z973X10-電動閘板閥產品說明書資料介紹
Z973X10-電動閘板閥提升式的閘板密封麵，可刮除密封麵上的粘著物，自動清理雜物。不鏽鋼閘板可防止腐蝕引起的密封泄漏。硬質全金密封麵能保證密封耐磨性能和要求。閥體密封麵沒有凹槽，不產生積留物，能保證開啟靈活。 短結構長度，可節省原料、安裝空間也有效支持管道強度。 科學的上密封填料函設計，使上密封安全有效，經久耐用。三角形的支架節省原材料，保證需要的力學性能。 閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。閥體加強筋設計提高閥體的強度。 不鏽鋼閥杆經久耐用，雙頭螺栓使啟閉更為迅速。可任意選用驅動機構。150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。氟橡膠密封麵能達到密封效果,提高使用溫度。橡膠密封麵直接硫化在閥體內,不會脫落。
工作原理
啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的閘板來切斷介質，閘板有兩個密封麵,常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異,通常為5°,楔式閘板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封麵角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側麵導向槽內升降，並由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。閘板閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。
關閉時，密封麵可以隻依靠介質壓力來密封,即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封，大部分閘閥是采用強製密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封麵的密封性。本類閥門在管道中一般應垂直安裝。
結構特點
啟閉迅速，平衡可靠，自動化程度高。
安裝高度及位置不受限製。
防爆型電動裝置，在易燃易爆，甚至有體環境中可以正常工作。
配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控製介質，防止事故發生。
執行標準
設計製造:JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92
安裝注意事項
1. 安裝前須檢查閥門腔內和密封麵等部位，不允許有汙物或砂粒附著；
2. 各連接部位螺栓，要求均勻擰緊；
3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6. 驅動裝置的接線須按線路圖進行；
7. 必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z973X10-電動閘板閥產品，請您根據Z973X10-電動閘板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
