奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多U45SM-直流式柱塞閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

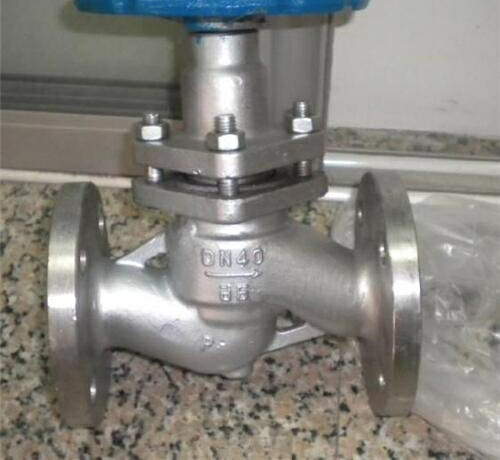

一、U45SM-直流式柱塞閥產品介紹
驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭,結構形式可選用直流式,密封結構可選用軟密封、硬密封,壓力範圍PN0.1-2.5Mpa,公稱通徑為DN15-400mm,材質可選用鑄鐵、鑄鋼、不鏽鋼。由於閥門的使用範圍非常的廣泛
二、U45SM-直流式柱塞閥產品主要性能參數:
三、U45SM-直流式柱塞閥產品主要連接尺寸:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U45SM-直流式柱塞閥產品,請您根據U45SM-直流式柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、U45SM-直流式柱塞閥產品介紹
驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭,結構形式可選用直流式,密封結構可選用軟密封、硬密封,壓力範圍PN0.1-2.5Mpa,公稱通徑為DN15-400mm,材質可選用鑄鐵、鑄鋼、不鏽鋼。由於閥門的使用範圍非常的廣泛
二、U45SM-直流式柱塞閥產品主要性能參數:
| 公稱壓力PN Nominal pressure | 1.6 | 25 | 4.0 | 6.4 | 10.0 | MPa |
| 殼體試驗壓力Shell test pressure | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | |
| 高壓密封試驗壓力High pressure seat test | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | |
| 低壓氣密封試驗壓力Low pressure seat test | 0.5~0.7 | |||||
| 適用介質Applicable medium | C水、油品、蒸汽 P硝酸類 R醋酸類 Water,oil,steam Nitric acid Acetic acid | |||||
| 適用溫度Applicable temperature | ≤200℃ |
| 尺寸 | -25C、P、R U45H-25C、P、R | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 | 787 | 914 |
| H | 180 | 200 | 220 | 260 | 280 | 310 | 350 | 390 | 430 | 470 | 550 | 650 | 750 | 860 | 990 | 1110 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| T | 14 | 14 | 14 | 15 | 15 | 17 | 19 | 19 | 21 | 25 | 27 | 31 | 33 | 36 | 40 | 44 |
| n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U45SM-直流式柱塞閥產品,請您根據U45SM-直流式柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
