- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 隔膜閥
- 直通式隔膜閥
- G46J
- G46J-直通式隔膜閥
- 51
上一個：襯膠三通隔膜閥 下一個:直流式襯膠隔膜閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多G46J-直通式隔膜閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

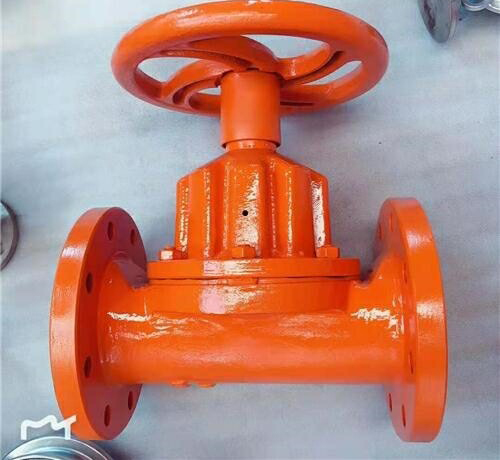

一、G46J-直通式隔膜閥產品簡介
的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大;無泄 漏，能用於高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥杆上腔隔離，所以 沒有填料介質也不會外漏。但是，由於隔膜和襯裏材料的限製，耐壓性、耐溫性 較差，一般隻適用於1.6MPa公稱壓力和150℃以下。
二、G46J-直通式隔膜閥產品詳細介紹
隔膜閥閥當直通式閥門開啟時，它的隔膜升高，使任意方向都暢流；當閥門關閉時，隔膜密封緊密，可以保證管線中有沙礫或纖維時也能絕對閉合。與堰式隔膜閥相比，隔膜閥需要隔膜具有更多的彈性。因此，這種結構使隔膜選擇彈性材料的範圍受到了限製。由於隔膜閥隔膜是高彈性材料且麵積比較大，因此高真空工況下隔膜容易膨脹並且進入流道。隔膜的膨脹程度與製造有關，膨脹會引起閥門流道麵積減小或隔膜塌陷。為避免後者情況出現，閥蓋必須向上移動來平衡隔膜上的壓力。
三、G46J-直通式隔膜閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的G46J-直通式隔膜閥產品，請您根據G46J-直通式隔膜閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、G46J-直通式隔膜閥產品簡介
的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大;無泄 漏，能用於高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥杆上腔隔離，所以 沒有填料介質也不會外漏。但是，由於隔膜和襯裏材料的限製，耐壓性、耐溫性 較差，一般隻適用於1.6MPa公稱壓力和150℃以下。
二、G46J-直通式隔膜閥產品詳細介紹
隔膜閥閥當直通式閥門開啟時，它的隔膜升高，使任意方向都暢流；當閥門關閉時，隔膜密封緊密，可以保證管線中有沙礫或纖維時也能絕對閉合。與堰式隔膜閥相比，隔膜閥需要隔膜具有更多的彈性。因此，這種結構使隔膜選擇彈性材料的範圍受到了限製。由於隔膜閥隔膜是高彈性材料且麵積比較大，因此高真空工況下隔膜容易膨脹並且進入流道。隔膜的膨脹程度與製造有關，膨脹會引起閥門流道麵積減小或隔膜塌陷。為避免後者情況出現，閥蓋必須向上移動來平衡隔膜上的壓力。
三、G46J-直通式隔膜閥產品主要結構尺寸
| DN | 公稱壓力 MPa | 工作壓力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H1 mm | H2 mm | D0 mm | 質量 Kg/kilos |
| 20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-13.5 | 2 | 150 | 162 | - | - |
| 25 | 127 | 115 | 85 | 4-13.5 | 2 | 150 | 162 | 120 | 3.5 | ||
| 32 | 146 | 140 | 100 | 4-17.5 | 2 | 152 | 180 | 120 | 5 | ||
| 40 | 159 | 150 | 110 | 4-17.5 | 2 | 152 | 180 | 120 | 6 | ||
| 50 | 190 | 165 | 125 | 4-17.5 | 2 | 163 | 198 | 120 | 8.5 | ||
| 65 | 216 | 185 | 145 | 4-17.5 | 2 | 205 | 227 | 230 | 16 | ||
| 80 | 254 | 200 | 160 | 8-17.5 | 2 | 220 | 252 | 230 | 22 | ||
| 100 | 305 | 220 | 180 | 8-17.5 | 2 | 262 | 300 | 280 | 32 |
