產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 氧氣閥門

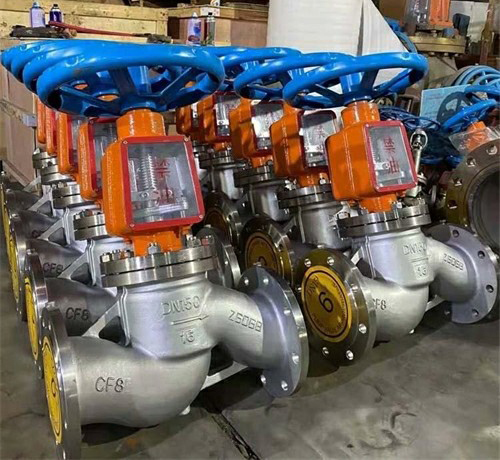

- 不鏽鋼氧氣截止閥
- JY41W
- JY41W-不鏽鋼氧氣截止閥
- 49
上一個:不鏽鋼氧氣切斷球閥 下一個:氧氣專用銅截止閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多JY41W-不鏽鋼氧氣截止閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、JY41W-不鏽鋼氧氣截止閥產品簡介禁油
JY41W不鏽鋼氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,並參照中華人民共和國冶金工業部製定的《氧氣安全規程》的規定而設計、製造的確保氧氣管網安全運行的專用閥門。
二、JY41W-不鏽鋼氧氣截止閥產品主要特點
1、對於公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高衝刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、該閥設有導靜電安全裝置,可避免因靜電產生火花。
3、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。並有明顯的禁油標記。
4、全部零件采用嚴格的脫脂處理。
三、JY41W-不鏽鋼氧氣截止閥產品主要結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的JY41W-不鏽鋼氧氣截止閥產品,請您根據JY41W-不鏽鋼氧氣截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、JY41W-不鏽鋼氧氣截止閥產品簡介禁油
JY41W不鏽鋼氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,並參照中華人民共和國冶金工業部製定的《氧氣安全規程》的規定而設計、製造的確保氧氣管網安全運行的專用閥門。
二、JY41W-不鏽鋼氧氣截止閥產品主要特點
1、對於公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高衝刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、該閥設有導靜電安全裝置,可避免因靜電產生火花。
3、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。並有明顯的禁油標記。
4、全部零件采用嚴格的脫脂處理。
三、JY41W-不鏽鋼氧氣截止閥產品主要結構尺寸
| YJ41W | |||||||||||||
| 公稱通徑 DN(mm) | 尺寸 | ||||||||||||
| L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-ф34 | 480 | 88 | 975 | 720 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-ф34 | 520 | 100 | 1115 | 800 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-ф41 | 650 | 140 | 1425 | 900 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的JY41W-不鏽鋼氧氣截止閥產品,請您根據JY41W-不鏽鋼氧氣截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
