產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 安全閥
- 管力閥
- BFG7M43HR
- BFG7M43HR-管力閥
- 38
上一個:夾套保溫安全閥 下一個:真空負壓安全閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BFG7M43HR-管力閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

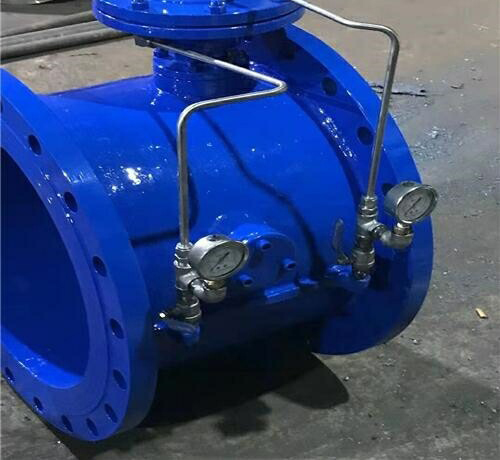

一、BFG7M43HR-管力閥產品介紹
主要用於自動化給排水泵站的離心泵、混流泵和軸流泵出水管道,設計有活塞式與膜片式兩種控製裝置,可分別適用於清水、原水類介質和汙水、渣漿水類介質;可通過輔助部件,實時反饋閥門在線運行情況,對距離輸送工程,實現自動控製與遠程檢測功能;在產品類型上,公司開發有普通型、回水低壓型、汙水型等五種規格,以滿足不同客戶不同工況的需求。由於結構緊湊,體積小,重量輕,特別適用於大口徑管路係統。可廣泛應用於電力、環保、冶金、石化、水司、市政、食品等行業供、排水係統、汙水泵房、化工流體等的輸送係統
二、BFG7M43HR-管力閥主要零部件材質:
三、BFG7M43HR-管力閥主要外形尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BFG7M43HR-管力閥產品,請您根據BFG7M43HR-管力閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、BFG7M43HR-管力閥產品介紹
主要用於自動化給排水泵站的離心泵、混流泵和軸流泵出水管道,設計有活塞式與膜片式兩種控製裝置,可分別適用於清水、原水類介質和汙水、渣漿水類介質;可通過輔助部件,實時反饋閥門在線運行情況,對距離輸送工程,實現自動控製與遠程檢測功能;在產品類型上,公司開發有普通型、回水低壓型、汙水型等五種規格,以滿足不同客戶不同工況的需求。由於結構緊湊,體積小,重量輕,特別適用於大口徑管路係統。可廣泛應用於電力、環保、冶金、石化、水司、市政、食品等行業供、排水係統、汙水泵房、化工流體等的輸送係統
二、BFG7M43HR-管力閥主要零部件材質:
| 零件名稱 | 閥體 | 閥心 | 閥軸 | 密封麵 | 填料 |
| 材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | 不鏽鋼 | 橡膠 | O形密封圈 柔性石墨 |
三、BFG7M43HR-管力閥主要外形尺寸
| 公稱 通徑 | 長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | ||||||||||||
| 1.6 Mpa | 2.5 Mpa | ||||||||||||||
| 毫米 | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D | D1 | n-d | D | D1 | n-d |
| 200 | 190 | 520 | 355 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | ||||||
| 250 | 250 | 580 | 420 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | ||||||
| 300 | 270 | 710 | 490 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | ||||||
| 350 | 290 | 770 | 560 | 520 | 470 | 16-26 | 555 | 490 | 16-33 | ||||||
| 400 | 406 | 830 | 625 | 580 | 525 | 16-30 | 620 | 550 | 16-36 | ||||||
| 450 | 432 | 870 | 685 | 640 | 585 | 20-30 | 670 | 600 | 20-36 | ||||||
| 500 | 457 | 930 | 720 | 715 | 650 | 20-33 | 730 | 660 | 20-36 | ||||||
| 600 | 508 | 1090 | 910 | 840 | 770 | 20-36 | 845 | 770 | 20-39 | ||||||
| 700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 4-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-55 |
| 1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-55 |
| 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-60 |
| 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 4-36 | 1930 | 1820 | 40-55 | 1975 | 1860 | 40-60 |
| 1800 | 1200 | 850 | 680 | 2820 | 1150 | 2400 | 1620 | 1400 | 4-36 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-68 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BFG7M43HR-管力閥產品,請您根據BFG7M43HR-管力閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
