產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 針型閥
- 法蘭針型閥
- J41W
- J41W-法蘭針型閥
- 52
上一個:高溫高壓不鏽鋼對焊針型閥 下一個:承插焊不鏽鋼針型閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41W-法蘭針型閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

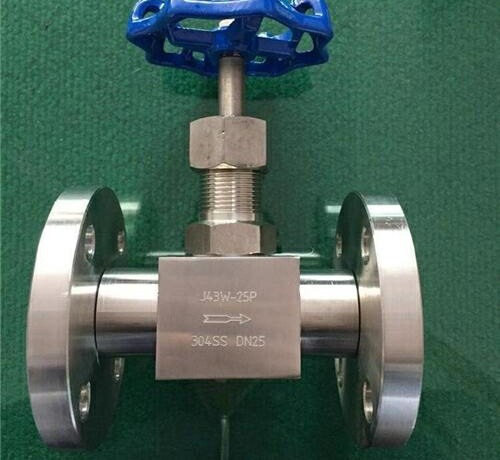

J41W-法蘭針型閥產品簡介:
J41W-法蘭針型閥J43W_J43H產品整體采用鍛體,連接形式為法蘭連接。廣泛應用於化工、電力、冶金等儀表測量管路係統,是一種*的產品。
J43W針型閥主要性能參數:
1.本產品適用於水、蒸汽、油品及、等腐蝕性介質和非腐蝕性介質.
2.工作溫度適合在-29℃-538℃.
3.適合工作壓力為≤10000Psi;法蘭連接,錐麵閥瓣密封.
製造標準:GB/T12224-2005、JB/T7747-195、GB/T12235-2007。
針型閥主要零部件材料:
針型閥外型結構尺寸:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41W-法蘭針型閥產品,請您根據J41W-法蘭針型閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
J41W-法蘭針型閥產品簡介:
J41W-法蘭針型閥J43W_J43H產品整體采用鍛體,連接形式為法蘭連接。廣泛應用於化工、電力、冶金等儀表測量管路係統,是一種*的產品。
J43W針型閥主要性能參數:
1.本產品適用於水、蒸汽、油品及、等腐蝕性介質和非腐蝕性介質.
2.工作溫度適合在-29℃-538℃.
3.適合工作壓力為≤10000Psi;法蘭連接,錐麵閥瓣密封.
製造標準:GB/T12224-2005、JB/T7747-195、GB/T12235-2007。
針型閥主要零部件材料:
序號 | 零件名稱 | 材質 |
1 | 法蘭 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 閥體 | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥蓋墊片 | 紫銅(Red copper) PTFE |
| 4 | 閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料墊 | PTFE柔性石墨 金屬盤根 |
| 6 | 填料 | PTFE 柔性石墨 |
| 7 | 填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 鎖緊螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 閥杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手輪 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 帶帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
針型閥外型結構尺寸:
型號 | 公稱通徑 DN | A | C | F | N-ø | L | H | D0 | |
J43W/H | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
| J43W/H | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
| J43W/H | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
| J43W/H | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41W-法蘭針型閥產品,請您根據J41W-法蘭針型閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
