- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 真空擋板閥
- GD
- GD-真空擋板閥
- 108
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GD-真空擋板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

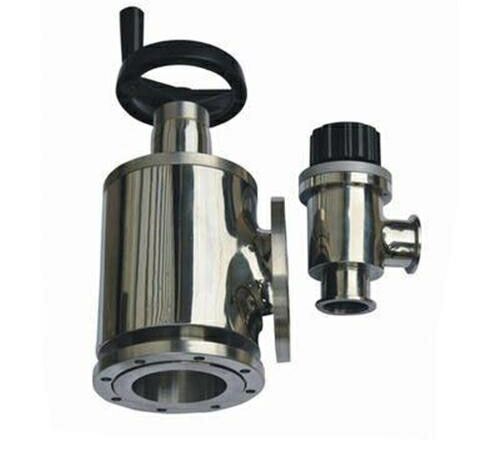

一、GD-真空擋板閥產品簡介
是真空係統中開啟或切斷氣流的真空閥門。由螺杆傳動升降閥板，旋轉輕巧、使用壽命長。擋板閥軸封結構可分為-J型氟橡膠密封和-J(b)型波紋管密封兩種。使用的工作介質氟橡膠密封為空氣及非腐蝕性氣體，波紋管密封為空氣、水蒸氣、腐蝕性氣體。此款閥門結構有-J型的角通式,-S為帶預抽口的三通型式。
二、GD-真空擋板閥產品主要特點
1、小口徑（≤DN50）的閥體均為精密鑄件，並且都能反頂一個大氣壓；
2、大口徑（＞DN50）的閥體均為模具成型的無縫三通體，常規不能反頂大氣；
3、通常波紋管密封的擋板閥耐溫≤150oC，金屬密封的超擋板閥可耐450oC高溫；
4、沒有特殊的位置要求，可以安裝在真空管路任何需要控製氣流的節點上，起“通-斷”氣流的作用。
三、GD-真空擋板閥產品主要性能參數
四、GD-真空擋板閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GD-真空擋板閥產品，請您根據GD-真空擋板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、GD-真空擋板閥產品簡介
是真空係統中開啟或切斷氣流的真空閥門。由螺杆傳動升降閥板，旋轉輕巧、使用壽命長。擋板閥軸封結構可分為-J型氟橡膠密封和-J(b)型波紋管密封兩種。使用的工作介質氟橡膠密封為空氣及非腐蝕性氣體，波紋管密封為空氣、水蒸氣、腐蝕性氣體。此款閥門結構有-J型的角通式,-S為帶預抽口的三通型式。
二、GD-真空擋板閥產品主要特點
1、小口徑（≤DN50）的閥體均為精密鑄件，並且都能反頂一個大氣壓；
2、大口徑（＞DN50）的閥體均為模具成型的無縫三通體，常規不能反頂大氣；
3、通常波紋管密封的擋板閥耐溫≤150oC，金屬密封的超擋板閥可耐450oC高溫；
4、沒有特殊的位置要求，可以安裝在真空管路任何需要控製氣流的節點上，起“通-斷”氣流的作用。
三、GD-真空擋板閥產品主要性能參數
| 適用範圍：Applicability | 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) |
| 適用溫度：Applicable Temperature | -25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) |
| 氣源壓力：Annoy pressure | 0.4～0.6MPa |
四、GD-真空擋板閥產品主要結構尺寸
| 型號 | DN | D | Do | D2 | A | n-Φc | Dny預抽口 | 連接標準 |
| -J50 | 50 | 110 | 90 | 55 | 70 | 4-Φ9 | GB6070 | |
| -J63 | 63 | 130 | 110 | 68 | 88 | 4-Φ9 | ||
| -J80 | 80 | 145 | 125 | 85 | 98 | 8-Φ9 | ||
| -J100 | 100 | 165 | 145 | 105 | 108 | 8-Φ9 | ||
| -J(S)160 | 160 | 225 | 200 | 165 | 158 | 8-Φ11 | DN40 GB4982 | |
| -J(S)200 | 200 | 285 | 260 | 208 | 200 | 12-Φ11 | DN50 GB6070 | |
| -J(S)250 | 250 | 335 | 310 | 258 | 308 | 12-Φ11 | DN63 GB6070 | |
| -J(S)320 | 320 | 425 | 395 | 328 | 250 | 12-Φ14 | DN80 GB6070 | |
| -J(S)150 | 150 | 220 | 195 | 156 | 138 | 8-Φ12 | DN40 GB4982 | JB919 |
| -J(S)300 | 300 | 380 | 350 | 308 | 250 | 8-Φ14 | DN80 GB6070 | JB919 |
