奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GI-真空蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

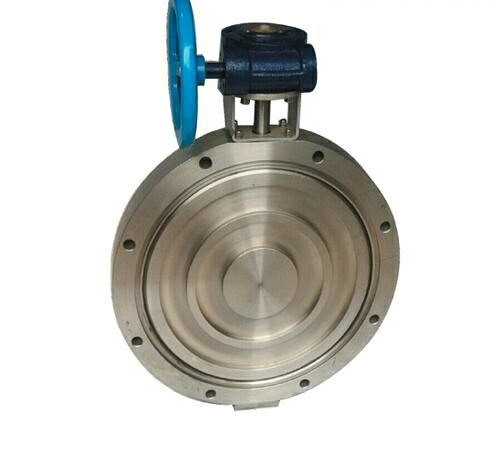

一、GI-真空蝶閥產品簡介
是用來接通或切斷真空管路中的氣流,閥門的閥板采用夾緊結構,把閥板的密封圈夾緊,起到更好的密封作用。閥門開閉有鎖定功能。高真空的蝶閥適用的工作介質為空氣和非腐蝕性氣體。
二、GI-真空蝶閥產品主要性能參數
三、GI-真空蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GI-真空蝶閥產品,請您根據GI-真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、GI-真空蝶閥產品簡介
是用來接通或切斷真空管路中的氣流,閥門的閥板采用夾緊結構,把閥板的密封圈夾緊,起到更好的密封作用。閥門開閉有鎖定功能。高真空的蝶閥適用的工作介質為空氣和非腐蝕性氣體。
二、GI-真空蝶閥產品主要性能參數
| 型 號 | -32 | -40 | -50 | -65 | -80 | -100 | -125 | -150 | -200 | -250 | -300 |
| 公稱通徑(DN) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 適用範圍(Pa) | 1.02×105 -6.7×10-4 | ||||||||||
| 介質溫度(℃) | 丁腈橡膠 -25℃ ~~ 80℃ ;氟橡膠 -30℃~ 50℃ | ||||||||||
| 漏氣率(Pa.L/S) | ≤6.7×10-4 | ||||||||||
| 法蘭標準 | JB919 、GB6070 | ||||||||||
| 安裝位置 | 任意 | ||||||||||
| 流導(分子流)(L/S) | 22 | 50 | 102 | 156 | 300 | 530 | 910 | 1328 | 2550 | 4180 | 7130 |
三、GI-真空蝶閥產品主要結構尺寸
| Model型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
| -32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
| -40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
| -50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
| -65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
| -80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
| -100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
| -150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
| -200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
| -250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
| -300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
| -400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
