- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 氣動高真空擋板閥
- GDQ
- GDQ-氣動高真空擋板閥
- 108
上一個：高真空擋板閥 下一個:法蘭氣動真空擋板閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GDQ-氣動高真空擋板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

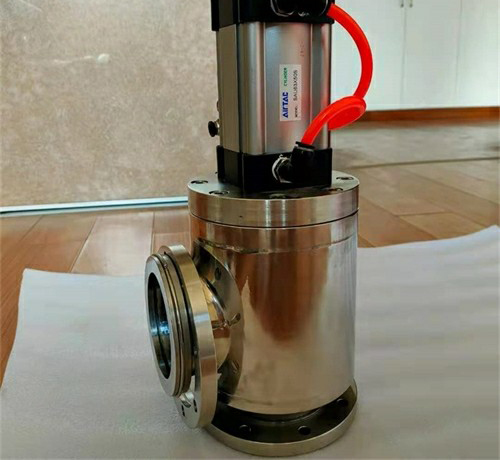

一、GDQ-氣動高真空擋板閥簡介：
此係列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備閥門之一。高真空擋板閥
產品特點：
標準模塊化設計，易於更換及維修；便於清潔的設計；
電磁閥采用節能設計，體積小。
主要性能指標：
適用範圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（隻適用於氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤3s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
二、GDQ-氣動高真空擋板閥氣動真空擋板閥主要技術性能：
三、GDQ-氣動高真空擋板閥氣動真空擋板閥安裝尺寸：
快卸法蘭連接
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GDQ-氣動高真空擋板閥產品，請您根據GDQ-氣動高真空擋板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、GDQ-氣動高真空擋板閥簡介：
此係列閥門分為手動、氣動、電磁三種驅動方式，它具有動作平穩、體積小、使用可靠、密封性能好和壽命長等優點，是真空設備閥門之一。高真空擋板閥
產品特點：
標準模塊化設計，易於更換及維修；便於清潔的設計；
電磁閥采用節能設計，體積小。
主要性能指標：
適用範圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（隻適用於氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤3s
閥門位置指示：帶有啟閉位置指示開關（磁性開關）
二、GDQ-氣動高真空擋板閥氣動真空擋板閥主要技術性能：
| 適用範圍：Applicability | 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) |
| 適用溫度：Applicable Temperature | -25～ 80℃(丁腈橡膠) -30～ 150℃(氟橡膠) |
三、GDQ-氣動高真空擋板閥氣動真空擋板閥安裝尺寸：
快卸法蘭連接
| Model 型號 | DN | D1 | D | A | H | 法蘭標準 | |
| -J10(b) | 10 | 12.2 | 30 | 40 | 124.5 | 60 | GB4982 |
| -J16(b) | 16 | 17.2 | 30 | 40 | 124.5 | 60 | |
| -J25(b) | 25 | 26.2 | 40 | 50 | 134.5 | 78 | |
| -J32(b) | 32 | 34.2 | 55 | 58 | 153 | 78 | |
| -J40(b) | 40 | 41.2 | 55 | 65 | 160.5 | 78 | |
| -J50(b) | 50 | 52.2 | 75 | 70 | 203 | 78 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GDQ-氣動高真空擋板閥產品，請您根據GDQ-氣動高真空擋板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
