- 單膜片低阻力倒流防止器
- DSBP741X
- DSBP741X-單膜片低阻力倒流防止器
- 109
上一個:310S耐高溫截止閥 下一個:不鏽鋼一體式倒流防止器
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DSBP741X-單膜片低阻力倒流防止器相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

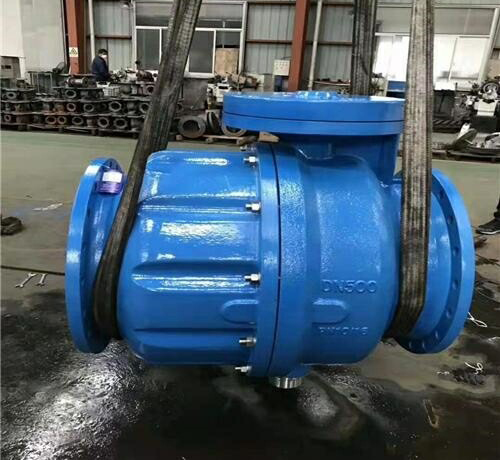

一、DSBP741X-單膜片低阻力倒流防止器產品簡介
設計結構單膜片,低阻力,由主閥體+副閥體+活塞+閥杆四部分組成,用於城市供水等供水單位一般汙染單位供水時嚴格限定管道中的壓力水隻能單向流動的水力控製組合裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,達到避免倒流汙染的目的。
二、DSBP741X-單膜片低阻力倒流防止器產品主要工作原理
低阻力倒流防止器工作原理是流體由高能量向低能量傳遞,保持P1>P2(既安全值ΔP>0)是防止介質倒流的是否安全可靠的必要條件。是利用介質流過水頭損失而減壓,使進口壓力高於泄水閥腔的壓力,這個壓力ΔP控製泄水閥的關閉,保證低阻力倒流防止器正常供水。安全值ΔP(通過特有的彈簧微調機構可調)定為0.008MPa,一旦小於該安全值,介質處於倒流的臨界狀態,這時泄水閥的彈簧自動開啟泄水閥,將閥腔內倒流水排出管外,同時泄水閥采用雙流道結構,保證了在泄水的同時,大量空氣補入閥腔,形成空氣隔斷,杜絕了介質倒流。並有效地防止虹吸倒流。這時泄水閥閥腔壓力下降,當ΔP達到設定安全值時,泄水閥自動關閉。
三、DSBP741X-單膜片低阻力倒流防止器產品主要特點
1結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米。
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動幹擾少,啟閉安全可靠,沒有非正常排水現象。
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優於普通的低阻力倒流防止器。
4.兩級止回閥的*流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限製壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命。
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修。
四、DSBP741X-單膜片低阻力倒流防止器產品主要部件材質
五、DSBP741X-單膜片低阻力倒流防止器產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DSBP741X-單膜片低阻力倒流防止器產品,請您根據DSBP741X-單膜片低阻力倒流防止器參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、DSBP741X-單膜片低阻力倒流防止器產品簡介
設計結構單膜片,低阻力,由主閥體+副閥體+活塞+閥杆四部分組成,用於城市供水等供水單位一般汙染單位供水時嚴格限定管道中的壓力水隻能單向流動的水力控製組合裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,達到避免倒流汙染的目的。
二、DSBP741X-單膜片低阻力倒流防止器產品主要工作原理
低阻力倒流防止器工作原理是流體由高能量向低能量傳遞,保持P1>P2(既安全值ΔP>0)是防止介質倒流的是否安全可靠的必要條件。是利用介質流過水頭損失而減壓,使進口壓力高於泄水閥腔的壓力,這個壓力ΔP控製泄水閥的關閉,保證低阻力倒流防止器正常供水。安全值ΔP(通過特有的彈簧微調機構可調)定為0.008MPa,一旦小於該安全值,介質處於倒流的臨界狀態,這時泄水閥的彈簧自動開啟泄水閥,將閥腔內倒流水排出管外,同時泄水閥采用雙流道結構,保證了在泄水的同時,大量空氣補入閥腔,形成空氣隔斷,杜絕了介質倒流。並有效地防止虹吸倒流。這時泄水閥閥腔壓力下降,當ΔP達到設定安全值時,泄水閥自動關閉。
三、DSBP741X-單膜片低阻力倒流防止器產品主要特點
1結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米。
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動幹擾少,啟閉安全可靠,沒有非正常排水現象。
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優於普通的低阻力倒流防止器。
4.兩級止回閥的*流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限製壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命。
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修。
四、DSBP741X-單膜片低阻力倒流防止器產品主要部件材質
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 泄水接頭 | 304 | 11 | 彈簧座 | 304 | 21 | 六角螺母 | 304 |
| 2 | 泄水彈簧 | 304 | 12 | 彈簧 | 304 | 22 | 膜片下壓板 | 304 |
| 3 | 泄水閥座 | 304 | 13 | O型圈 | EPDM | 23 | 膜片 | EPDM |
| 4 | O型圈 | EPDM | 14 | 閥杆 | 304 | 24 | 膜片上壓板 | 304 |
| 5 | 導葉螺母 | 304 | 15 | 後止回閥閥座 | 304 | 25 | 六角螺母 | 304 |
| 6 | 隔套 | PTFE | 16 | 後止回閥閥盤 | 304+EPDM | 26 | 閥蓋 | QT450-10 |
| 7 | 泄水閥瓣 | 304 | 17 | O型圈 | EPDM | 27 | 內六角螺釘 | 304 |
| 8 | 主閥體 | QT450-10 | 18 | 副閥體 | QT450-10 | 28 | 六角螺絲 | 304 |
| 9 | 前止回閥閥座 | 304 | 19 | O型圈 | EPDM | 29 | 橡膠墊 | EPDM |
| 10 | 前止回閥閥盤 | 304+EPDM | 20 | 雙頭螺栓 | 304 |
五、DSBP741X-單膜片低阻力倒流防止器產品主要結構尺寸
公稱通徑 | 長度 | 連接尺寸(標準值) | |||||||||||
0.6MPa | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
100 | 298 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 303 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
150 | 364 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 470 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 530 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 580 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 690 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 770 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
