奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多WJ45H-波紋管Y形截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

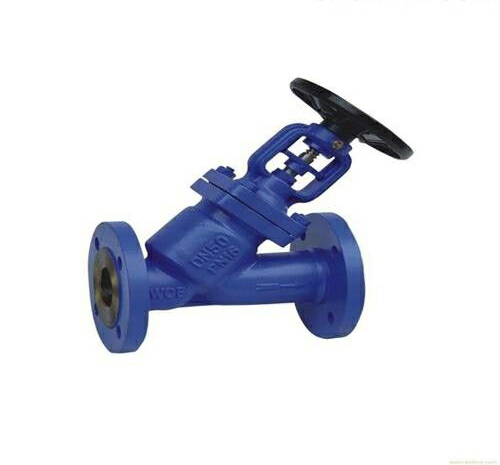

一、WJ45H-波紋管Y形截止閥產品簡述
是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關係。
由於該Y型鍛鋼截止閥的閥杆開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，Y型鍛鋼截止閥又由於閥座通口的變化與閥瓣的行程成正比例關係，非常適合於對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
二、WJ45H-波紋管Y形截止閥產品工作原理
Y形截止閥內部采用波紋管結構，不鏽鋼的波紋管下端焊接在閥杆上，以防止工藝流體浸蝕閥杆。另一端置於閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥杆填料也會避免泄漏，波紋管焊於閥杆保持穩定的運行性能，避免由於閥塞振動引起閥杆振動。適用於蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
三、WJ45H-波紋管Y形截止閥產品主要部件材質
四、WJ45H-波紋管Y形截止閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WJ45H-波紋管Y形截止閥產品，請您根據WJ45H-波紋管Y形截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、WJ45H-波紋管Y形截止閥產品簡述
是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關係。
由於該Y型鍛鋼截止閥的閥杆開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，Y型鍛鋼截止閥又由於閥座通口的變化與閥瓣的行程成正比例關係，非常適合於對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
二、WJ45H-波紋管Y形截止閥產品工作原理
Y形截止閥內部采用波紋管結構，不鏽鋼的波紋管下端焊接在閥杆上，以防止工藝流體浸蝕閥杆。另一端置於閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥杆填料也會避免泄漏，波紋管焊於閥杆保持穩定的運行性能，避免由於閥塞振動引起閥杆振動。適用於蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
三、WJ45H-波紋管Y形截止閥產品主要部件材質
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閥杆 | A182 F6 | A182F304(L) | A182F316(L) | |
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 填料 | 柔性石墨 | PTFE | ||
| 6 | 密封圈 | F182F304L | A182F316(L) | ||
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 填料壓套 | A276 420 | A182 F304 | ||
| 9 | 填料壓板 | A216WCB | A351CF8 | ||
| 10 | 銷釘 | A276420 | A182F304 | ||
| 11 | 活節螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 14 | 閥杆螺母 | A276 F410 | |||
| 15 | 閥蓋 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 16 | 銘牌 | SS | |||
| 17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 手輪 | A197 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
四、WJ45H-波紋管Y形截止閥產品主要結構尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(開) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 |
