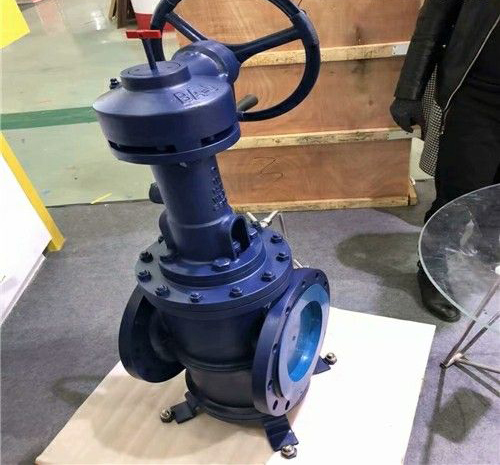

一、TG4X-雙密封導軌閥 將軍閥產品簡介
雙密封導軌閥將軍閥又稱雙關雙斷閥、將軍閥。適用於易燃、易爆、易揮發、劇毒等條件苛刻的環境，能滿足防水、防爆（dⅡBT4 級），廣泛使用於石油、化工、天然氣、電力、軍工等領域，適用於介質有航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質，作為截斷介質的理想裝置。
二、TG4X-雙密封導軌閥 將軍閥詳細說明
雙密封導軌閥具有結構簡單、啟閉輕鬆、使用壽命長、結構緊湊、體積小、安裝方向不受影響等特點。在全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的較低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片脫離閥座，繼續轉動手輪，使塞子帶動閥片轉動 90 度，較後塞子的通道於閥體的通道對齊，使閥門處於全開的狀態。閥門關閉時，先旋轉閥門的手輪，將旋塞及密封滑片旋轉90°，然後旋塞向下移動，隨著旋塞的運動時推動將軍閥密封滑片向閥體內腔封麵，直至彈性密封圈被均（jun1）勻地擠壓到閥孔上下端，形成密封。雙密封導軌閥適用於Class150～Class1500、PN16～PN160的各種管路上，用於截斷或接通管路中的介質，選用不同的材質。雙密封導軌閥可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。雙密封導軌閥的驅動方式為手動、蝸輪傳動、氣動或電動。雙密封導軌閥一般采用法蘭連接，也可采用對焊連接。
三、TG4X-雙密封導軌閥 將軍閥產品特點
1.閥門在開關過程中，閥體密封麵與滑片密封麵沒有任何接觸，因此，密封麵無摩擦、磨損、閥門的使用壽命長，開關力矩小；
2.閥門在維修時，不需將閥門從管線上折下，隻需將閥門底蓋折開，調換一對滑片即可，維修十分方便；
3.雙密封導軌閥的閥體及旋塞為縮徑；
4.閥體內腔鍍有硬鉻，密封區域堅硬光滑；
5.滑片上的彈性密封采用氟橡膠，並且模壓成型在滑片表麵溝槽中，具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
6.閥門具有自動泄放裝置（備選），在閥門完全關閉後，防止閥腔異常升壓並檢驗閥門的效果；
7.閥門開關指示器與開關位置同步，可以準確顯示閥門的開關狀態。
四、TG4X-雙密封導軌閥 將軍閥產品主要結構
雙密封導軌閥的基本結構主要由以下兩部分
①閥體
閥體的主要零部件有閥體、閥芯、閥瓣（嵌主密封圈）、端蓋、底盤、填料等。閥芯與閥瓣是閥體部分的核心。閥芯通過上、下耳軸固定於閥體內，中間為流道口，兩側為斜楔麵，在該楔麵上銑有燕尾導軌同左右兩片閥瓣相連。
閥瓣是主密封件，閥瓣的表麵為圓柱麵，可達到B級硬密封精度，在該圓柱麵上銑有一圈溝槽，采用模壓硫化的方法在其中*嵌有主密封圈（氟化橡膠或橡膠等），當閥門關閉時可形成硬軟密封。
②操縱器
操縱器的主要由指示標記牌，手輪，主軸，軸套，球頭銷，支架等組成，固定在端蓋上，通過連接銷與閥芯杆相連。操縱器部分是動作的執行機構，當閥門由開啟→關閉時，按順時針轉動手輪，閥芯先作90°旋轉運動，帶動閥瓣轉到閥體流道口位置，然後閥芯作向下直線移動，驅動閥瓣徑向擴張，向閥體內壁貼近，直到軟密封被壓入凹槽，使閥瓣表麵與閥體內壁接觸，完成關閉過程。當閥門由於關閉→開啟時，按逆時針轉動手輪，閥芯先作向上直線移動，到一定位置後作90°旋轉運動使閥門處於導通狀態。
五、TG4X-雙密封導軌閥 將軍閥產品主要部件材質
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TG4X-雙密封導軌閥 將軍（jun1）閥產品，請您根據TG4X-雙密封導軌閥 將軍閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、TG4X-雙密封導軌閥 將軍閥產品簡介
雙密封導軌閥將軍閥又稱雙關雙斷閥、將軍閥。適用於易燃、易爆、易揮發、劇毒等條件苛刻的環境，能滿足防水、防爆（dⅡBT4 級），廣泛使用於石油、化工、天然氣、電力、軍工等領域，適用於介質有航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質，作為截斷介質的理想裝置。
二、TG4X-雙密封導軌閥 將軍閥詳細說明
雙密封導軌閥具有結構簡單、啟閉輕鬆、使用壽命長、結構緊湊、體積小、安裝方向不受影響等特點。在全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的較低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片脫離閥座，繼續轉動手輪，使塞子帶動閥片轉動 90 度，較後塞子的通道於閥體的通道對齊，使閥門處於全開的狀態。閥門關閉時，先旋轉閥門的手輪，將旋塞及密封滑片旋轉90°，然後旋塞向下移動，隨著旋塞的運動時推動將軍閥密封滑片向閥體內腔封麵，直至彈性密封圈被均（jun1）勻地擠壓到閥孔上下端，形成密封。雙密封導軌閥適用於Class150～Class1500、PN16～PN160的各種管路上，用於截斷或接通管路中的介質，選用不同的材質。雙密封導軌閥可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。雙密封導軌閥的驅動方式為手動、蝸輪傳動、氣動或電動。雙密封導軌閥一般采用法蘭連接，也可采用對焊連接。
三、TG4X-雙密封導軌閥 將軍閥產品特點
1.閥門在開關過程中，閥體密封麵與滑片密封麵沒有任何接觸，因此，密封麵無摩擦、磨損、閥門的使用壽命長，開關力矩小；
2.閥門在維修時，不需將閥門從管線上折下，隻需將閥門底蓋折開，調換一對滑片即可，維修十分方便；
3.雙密封導軌閥的閥體及旋塞為縮徑；
4.閥體內腔鍍有硬鉻，密封區域堅硬光滑；
5.滑片上的彈性密封采用氟橡膠，並且模壓成型在滑片表麵溝槽中，具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
6.閥門具有自動泄放裝置（備選），在閥門完全關閉後，防止閥腔異常升壓並檢驗閥門的效果；
7.閥門開關指示器與開關位置同步，可以準確顯示閥門的開關狀態。
四、TG4X-雙密封導軌閥 將軍閥產品主要結構
雙密封導軌閥的基本結構主要由以下兩部分
①閥體
閥體的主要零部件有閥體、閥芯、閥瓣（嵌主密封圈）、端蓋、底盤、填料等。閥芯與閥瓣是閥體部分的核心。閥芯通過上、下耳軸固定於閥體內，中間為流道口，兩側為斜楔麵，在該楔麵上銑有燕尾導軌同左右兩片閥瓣相連。
閥瓣是主密封件，閥瓣的表麵為圓柱麵，可達到B級硬密封精度，在該圓柱麵上銑有一圈溝槽，采用模壓硫化的方法在其中*嵌有主密封圈（氟化橡膠或橡膠等），當閥門關閉時可形成硬軟密封。
②操縱器
操縱器的主要由指示標記牌，手輪，主軸，軸套，球頭銷，支架等組成，固定在端蓋上，通過連接銷與閥芯杆相連。操縱器部分是動作的執行機構，當閥門由開啟→關閉時，按順時針轉動手輪，閥芯先作90°旋轉運動，帶動閥瓣轉到閥體流道口位置，然後閥芯作向下直線移動，驅動閥瓣徑向擴張，向閥體內壁貼近，直到軟密封被壓入凹槽，使閥瓣表麵與閥體內壁接觸，完成關閉過程。當閥門由於關閉→開啟時，按逆時針轉動手輪，閥芯先作向上直線移動，到一定位置後作90°旋轉運動使閥門處於導通狀態。
五、TG4X-雙密封導軌閥 將軍閥產品主要部件材質
| 序號 | 名稱 | 材質 |
| 1 | 下蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | O型圈 | 丁橡膠 |
| 3 | 密封圈 | 氟橡膠 |
| 4 | 塞子 | ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | 閥體 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 6 | 閥栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 7 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 8 | 閥蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | 填料 | 柔性石墨+不鏽鋼 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 11 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
| 12 | 閥杆螺母 | 銅合金 |
| 13 | 閥杆螺母蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 14 | 支架 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 15 | 閥杆 | ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 16 | 導向螺栓 | ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 17 | 銷 | ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 18 | 閥片 | ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
