產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 止回閥

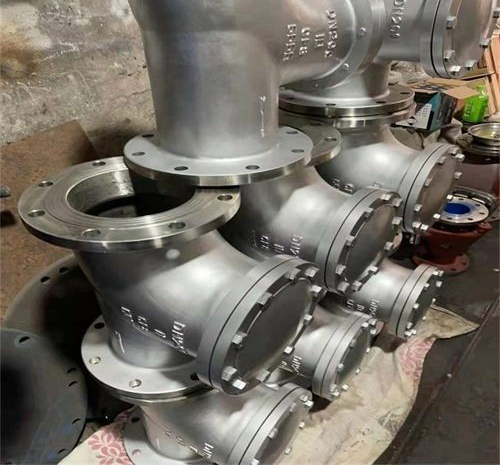

- 不鏽鋼球形止回閥
- HQ41X
- HQ41X-不鏽鋼球形止回閥
- 111
上一個:滑道滾球式球形止回閥 下一個:球墨鑄鐵橡膠瓣止回閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HQ41X-不鏽鋼球形止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
-16C鑄鐵球形止回閥、鑄鋼球形止回閥、法蘭式球形止回閥功能介紹
止回閥是用於管路係統介質順流時開啟、逆流時關閉的自動閥門,主要作用是防止介質的倒流、泵及驅動機HQ41X-不鏽鋼球形止回閥
械反轉,防止水泵及驅動電機突然停止運行時產生的水擊波,減輕對管路係統的破壞。止回閥按關閉件與閥座的相對位移方式可以分為:升降式、旋啟式、碟形、隔膜式和球形止回閥等五大類。對於上述止回閥,大多存在以下缺點:關閉時由於水錘作用產生的“巨響"和振動;由於閥板振動使閥中“關節性零件"軸和軸套之間產生機械摩擦運動,當閥板振動頻率過高時,軸和軸套間會產生機械摩擦運動,閥板移位,密封失效,有時會造成閥板脫落,使係統保護失效;閥內流體流態紊亂,流阻損失大,能源損失嚴重等。為避免和改善以上缺點,球形止回閥以其密封性好、流阻極小等性能優勢,得到了廣泛的應用和推廣,其結構從初的“單球式"止回閥逐步完善到“獨立多流道多球式"止回閥。
-16C鑄鐵球形止回閥、鑄鋼球形止回閥、法蘭式HQ41X-不鏽鋼球形止回閥使用原理
球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥,主要由前後閥體、膠球、錐型體等組成。
其工作原理是:膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時,水在壓力的作用下衝開膠球,使膠球滾至右側,由後閥體中的錐形體固定其位置,止回閥開啟;泵停後,由於管路係統中的回水壓力,迫使膠球滾至左側前閥體,達到止回閻的關閉。膠球采用空心鋼球,外附彈性很好的橡膠既保證密封,又能保證減小關閥過程中對管道係統的破壞。帶孔的錐型體在閥門打開時對鋼球起固定作用和消除膠球與錐型體接觸麵積的壓強,使其接觸為麵接觸,減小膠球在閥體內的顫抖引起的水力損失。
球形止回閥主要技術參數

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HQ41X-不鏽鋼球形止回閥產品,請您根據HQ41X-不鏽鋼球形止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
-16C鑄鐵球形止回閥、鑄鋼球形止回閥、法蘭式球形止回閥功能介紹
止回閥是用於管路係統介質順流時開啟、逆流時關閉的自動閥門,主要作用是防止介質的倒流、泵及驅動機HQ41X-不鏽鋼球形止回閥
械反轉,防止水泵及驅動電機突然停止運行時產生的水擊波,減輕對管路係統的破壞。止回閥按關閉件與閥座的相對位移方式可以分為:升降式、旋啟式、碟形、隔膜式和球形止回閥等五大類。對於上述止回閥,大多存在以下缺點:關閉時由於水錘作用產生的“巨響"和振動;由於閥板振動使閥中“關節性零件"軸和軸套之間產生機械摩擦運動,當閥板振動頻率過高時,軸和軸套間會產生機械摩擦運動,閥板移位,密封失效,有時會造成閥板脫落,使係統保護失效;閥內流體流態紊亂,流阻損失大,能源損失嚴重等。為避免和改善以上缺點,球形止回閥以其密封性好、流阻極小等性能優勢,得到了廣泛的應用和推廣,其結構從初的“單球式"止回閥逐步完善到“獨立多流道多球式"止回閥。
-16C鑄鐵球形止回閥、鑄鋼球形止回閥、法蘭式HQ41X-不鏽鋼球形止回閥使用原理
球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥,主要由前後閥體、膠球、錐型體等組成。
其工作原理是:膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時,水在壓力的作用下衝開膠球,使膠球滾至右側,由後閥體中的錐形體固定其位置,止回閥開啟;泵停後,由於管路係統中的回水壓力,迫使膠球滾至左側前閥體,達到止回閻的關閉。膠球采用空心鋼球,外附彈性很好的橡膠既保證密封,又能保證減小關閥過程中對管道係統的破壞。帶孔的錐型體在閥門打開時對鋼球起固定作用和消除膠球與錐型體接觸麵積的壓強,使其接觸為麵接觸,減小膠球在閥體內的顫抖引起的水力損失。
球形止回閥主要技術參數
| 型號 | 公稱壓力(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃ ) | |
| 殼體 | 密封 | |||
| -10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HQ41X-不鏽鋼球形止回閥產品,請您根據HQ41X-不鏽鋼球形止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
