奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D343F-多層次四氟軟密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

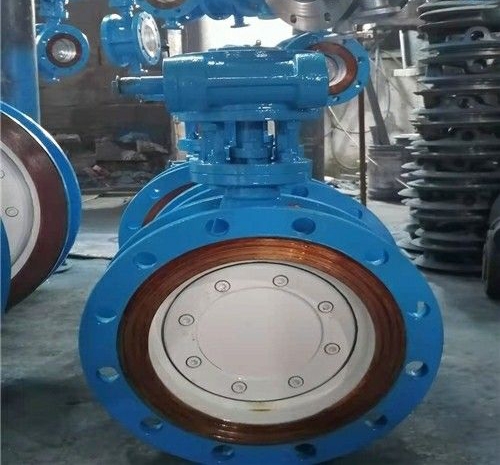

一、D343F-多層次四氟軟密封蝶閥產品簡介
采用三維偏心原理設計,密封圈采用硬軟密封兼具的多層次結構,適用於介質溫度≤200℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截斷流體,密封性能可靠,是通用蝶閥向中壓高壓領域的延伸和發展。在此結構基礎上,可采用聚四氟乙烯替代多層次密封圈,形成新一代三偏心四氟密封蝶閥,廣泛應用在溫度≤200℃的腐蝕性介質中。
二、D343F-多層次四氟軟密封蝶閥產品主要特點
1、蝶板密封為硬軟多層,具有硬軟密封雙重密封優點,無論在低溫還是在高溫工況下,具有優良的密封性能。
2、采用三偏心結構,閥座與蝶板幾乎無摩擦,具有越關越緊的密封性能,達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能,使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用範圍廣。
5、新一代三偏心四氟密封蝶閥兼具了三偏心密封結構與軟密封的優點,密封性能可靠,適用範圍廣,使用壽命更長。
6、電動、氣動裝置采用過內外名優產品,性能更可靠
三、D343F-多層次四氟軟密封蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343F-多層次四氟軟密封蝶閥產品,請您根據D343F-多層次四氟軟密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D343F-多層次四氟軟密封蝶閥產品簡介
采用三維偏心原理設計,密封圈采用硬軟密封兼具的多層次結構,適用於介質溫度≤200℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截斷流體,密封性能可靠,是通用蝶閥向中壓高壓領域的延伸和發展。在此結構基礎上,可采用聚四氟乙烯替代多層次密封圈,形成新一代三偏心四氟密封蝶閥,廣泛應用在溫度≤200℃的腐蝕性介質中。
二、D343F-多層次四氟軟密封蝶閥產品主要特點
1、蝶板密封為硬軟多層,具有硬軟密封雙重密封優點,無論在低溫還是在高溫工況下,具有優良的密封性能。
2、采用三偏心結構,閥座與蝶板幾乎無摩擦,具有越關越緊的密封性能,達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能,使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用範圍廣。
5、新一代三偏心四氟密封蝶閥兼具了三偏心密封結構與軟密封的優點,密封性能可靠,適用範圍廣,使用壽命更長。
6、電動、氣動裝置采用過內外名優產品,性能更可靠
三、D343F-多層次四氟軟密封蝶閥產品主要結構尺寸
| mm | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
| 50 | 108 | 82.5 | 338 | 180 | 65 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 |
| 65 | 112 | 92.5 | 358 | 180 | 65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 |
| 80 | 114 | 100 | 413 | 245 | 70 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 |
| 100 | 127 | 110 | 428 | 240 | 72 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 |
| 125 | 140 | 125 | 444 | 240 | 72 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 140 | 142.5 | 553 | 350 | 93 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 |
| 200 | 152 | 170 | 678 | 350 | 93 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 |
| 250 | 165 | 197.5 | 742 | 550 | 350 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 |
| 300 | 178 | 222.5 | 803 | 600 | 350 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 |
| 350 | 190 | 252.5 | 866 | 600 | 350 | 490 | 445 | 416 | 12-22 | 505 | 460 | 429 | 16-22 |
| 400 | 216 | 282.5 | 940 | 600 | 350 | 540 | 495 | 463 | 16-22 | 656 | 515 | 480 | 16-26 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343F-多層次四氟軟密封蝶閥產品,請您根據D343F-多層次四氟軟密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
