- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥

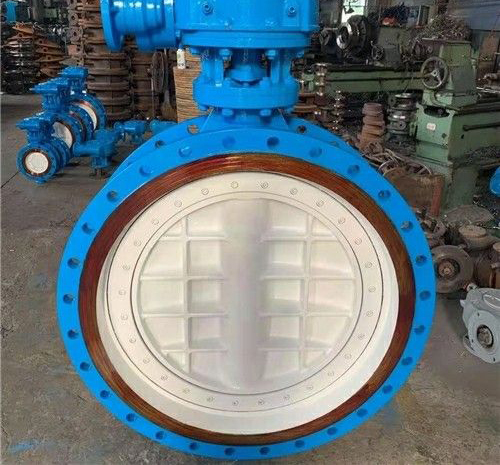

- 多層次金屬硬密封蝶閥
- D343H
- D343H-多層次金屬硬密封蝶閥
- 148
上一個：加長杆硬密封蝶閥 下一個:軟密封三偏心蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D343H-多層次金屬硬密封蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、D343H-多層次金屬硬密封蝶閥產品簡介
為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不鏽鋼板與石墨複合板密封圈對金屬密封。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
二、D343H-多層次金屬硬密封蝶閥產品主要特點
1、結構獨特、型小輕便、操作靈活、省力、方便；
2、密封可靠，可達到氣密封無泄漏；
3、流量特性趨於直線調節性有佳；
4、采用三偏心原理，使密封麵近似零靡損延長了閥門的使用壽命；
5、應用範圍廣。如：可用於水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
三、D343H-多層次金屬硬密封蝶閥產品主要部件材質
四、D343H-多層次金屬硬密封蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343H-多層次金屬硬密封蝶閥產品，請您根據D343H-多層次金屬硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D343H-多層次金屬硬密封蝶閥產品簡介
為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不鏽鋼板與石墨複合板密封圈對金屬密封。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
二、D343H-多層次金屬硬密封蝶閥產品主要特點
1、結構獨特、型小輕便、操作靈活、省力、方便；
2、密封可靠，可達到氣密封無泄漏；
3、流量特性趨於直線調節性有佳；
4、采用三偏心原理，使密封麵近似零靡損延長了閥門的使用壽命；
5、應用範圍廣。如：可用於水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
三、D343H-多層次金屬硬密封蝶閥產品主要部件材質
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不鏽鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不鏽鋼、QT450-10 |
| 閥軸 | 2Cr13不鏽鋼、合金鋼 |
| 密封圈 | 不鏽鋼圈 |
| 填料 | 柔性石墨 |
四、D343H-多層次金屬硬密封蝶閥產品主要結構尺寸
| 公稱通徑 DN | 結構長度L | 外形尺寸（參考值） | 連接（標準值） | 參考 重量 | ||||||||||
| H | PN0.6MPa | PN1.0MPa | ||||||||||||
| mm | inch | 短 | 長 | H1 | A1 | B1 | D | D1 | z- d | D | D1 | z- d | ||
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
| 65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
