產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 美標硬密封蝶閥
- D343H
- D343H-美標硬密封蝶閥
- 149
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D343H-美標硬密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

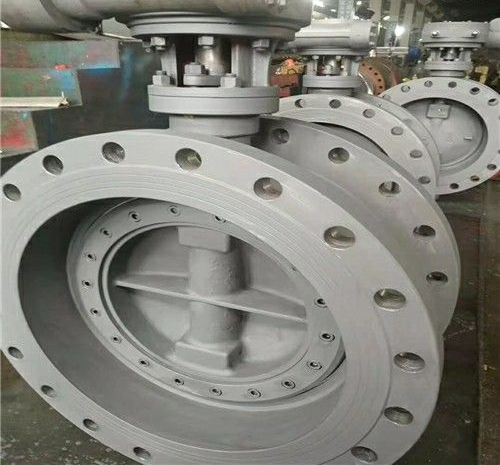

一、D343H-美標硬密封蝶閥產品簡介
閥杆軸線與蝶板密封麵間偏置,並與閥體通道軸線偏置,閥座回轉軸線與閥體通道軸線形成一個偏心角,故形成三偏心。從0°~90°開啟時,蝶板密封麵會在開啟的瞬間立即脫離閥座密封麵,在其90°~0°關閉時,蝶板圓錐形密封麵才會接觸並壓緊閥座圓錐形密封。所以閥座與蝶板上的密封麵之間無任何摩擦,去除了磨損和泄漏的可能性。
二、D343H-美標硬密封蝶閥產品詳細介紹
硬密封蝶閥選用不同密封麵材料,以保證密封麵耐磨損,采用三維偏心斜錐形閥座密封,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封麵摩擦阻力小,關閉時具有越關越緊功能,這樣密封性可靠,開啟確保密封麵完全脫離接觸,保證了密封麵不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點。
三、D343H-美標硬密封蝶閥產品主要特點
1、結構尺寸短、體積小、重量輕、操作輕便。
2、蝶板采用桁架結構,蝶板強度高、流量大、流阻小、節省能源。
3、美標法蘭硬密封蝶閥采用三偏心形式,實現了閥門開啟時閥座與密封圈會離時消除了密封副磨擦,從而延長閥門密封的使用壽命。
4、閥座表麵按不同的要求堆焊相應耐溫、耐腐蝕合金材料,密封圈由多層次不鏽鋼片組成。在並閉轉矩的作用下,彈性密封圈與閥體閥座之間的接觸產生輕微的契式效應,使得密封圈發生柔動和徑賂壓縮使得閥座360度周圈均勻密封比壓,從而實現小的轉矩實現小嚴密的關閉。
四、D343H-美標硬密封蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343H-美標硬密封蝶閥產品,請您根據D343H-美標硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D343H-美標硬密封蝶閥產品簡介
閥杆軸線與蝶板密封麵間偏置,並與閥體通道軸線偏置,閥座回轉軸線與閥體通道軸線形成一個偏心角,故形成三偏心。從0°~90°開啟時,蝶板密封麵會在開啟的瞬間立即脫離閥座密封麵,在其90°~0°關閉時,蝶板圓錐形密封麵才會接觸並壓緊閥座圓錐形密封。所以閥座與蝶板上的密封麵之間無任何摩擦,去除了磨損和泄漏的可能性。
二、D343H-美標硬密封蝶閥產品詳細介紹
硬密封蝶閥選用不同密封麵材料,以保證密封麵耐磨損,采用三維偏心斜錐形閥座密封,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封麵摩擦阻力小,關閉時具有越關越緊功能,這樣密封性可靠,開啟確保密封麵完全脫離接觸,保證了密封麵不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點。
三、D343H-美標硬密封蝶閥產品主要特點
1、結構尺寸短、體積小、重量輕、操作輕便。
2、蝶板采用桁架結構,蝶板強度高、流量大、流阻小、節省能源。
3、美標法蘭硬密封蝶閥采用三偏心形式,實現了閥門開啟時閥座與密封圈會離時消除了密封副磨擦,從而延長閥門密封的使用壽命。
4、閥座表麵按不同的要求堆焊相應耐溫、耐腐蝕合金材料,密封圈由多層次不鏽鋼片組成。在並閉轉矩的作用下,彈性密封圈與閥體閥座之間的接觸產生輕微的契式效應,使得密封圈發生柔動和徑賂壓縮使得閥座360度周圈均勻密封比壓,從而實現小的轉矩實現小嚴密的關閉。
四、D343H-美標硬密封蝶閥產品主要結構尺寸
| class | NPS (in) | 尺寸 | |||||||
| Li | L2 | L3 | Ho | H | A | B | Do | ||
| 150 | 3 | 114 | 114 | 48 | 185 | 320 | 140 | 63 | 160 |
| 4 | 127 | 127 | 54 | 195 | 342 | 140 | 63 | 160 | |
| 5 | 140 | 140 | 55 | 209 | 365 | 140 | 63 | 300 | |
| 6 | 140 | 140 | 57 | 243 | 415 | 140 | 63 | 300 | |
| 8 | 152 | 152 | 64 | 263 | 510 | 150 | 84 | 400 | |
| 10 | 165 | 165 | 71 | 295 | 567 | 150 | 84 | 400 | |
| 12 | 178 | 178 | 81 | 342 | 665 | 200 | 108 | 600 | |
| 14 | 190 | 190 | 92 | 385 | 739 | 200 | 108 | 600 | |
| 16 | 216 | 216 | 102 | 430 | 825 | 240 | 152 | 600 | |
| 18 | 222 | 222 | 114 | 469 | 910 | 240 | 152 | 800 | |
| 20 | 229 | 229 | 127 | 500 | 990 | 300 | 168 | 800 | |
| 24 | 267 | 267 | 154 | 618 | 1210 | 320 | 192 | 800 | |
| 28 | 292 | 292 | 229 | 746 | 1475 | 237 | 168 | 400 | |
| 32 | 318 | 318 | 241 | 810 | 1600 | 237 | 168 | 400 | |
| 34 | 330 | 330 | 241 | 875 | 1728 | 237 | 168 | 400 | |
| 40 | 410 | 410 | 300 | 965 | 1900 | 237 | 168 | 600 | |
| 48 | 470 | 470 | 254 | 1055 | 2100 | 237 | 168 | 600 | |
| 56 | 530 | 530 | 279 | 1163 | 2325 | 237 | 168 | 600 | |
| 60 | 570 | 570 | 318 | 1343 | 2600 | 237 | 168 | 600 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343H-美標硬密封蝶閥產品,請您根據D343H-美標硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
