- 蝶閥

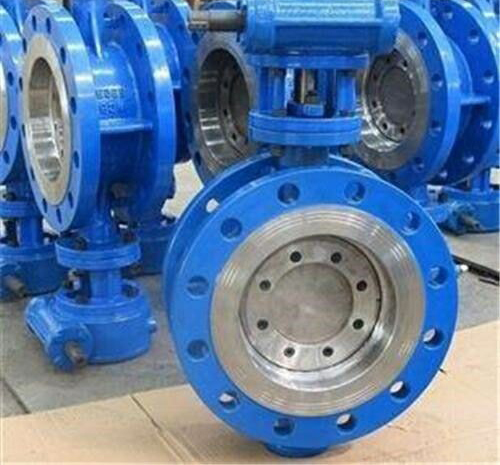

- 法蘭電動雙向壓蝶閥
- DS943H
- DS943H-法蘭電動雙向壓蝶閥
- 144
上一個:電動防爆襯氟蝶閥 下一個:電動切斷蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DS943H-法蘭電動雙向壓蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
係列產品,屬長壽命、節能型電動蝶閥。電動雙向壓蝶閥其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工,工藝先進。電動雙向壓蝶閥由閥體、蝶板、多層次閥座、閥杆、傳動機構等主要部件組成。因此電動雙向壓蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、DS943H-法蘭電動雙向壓蝶閥特點
由於電動雙向壓蝶閥采用的是三維偏心原理設計,使密封麵的空間運動軌跡達到理想化,密封麵相互之間無磨擦、無幹涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 技術參數
四、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 零件材料
五、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 性能規範
六、電動雙向壓蝶閥 外形及連接尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DS943H-法蘭電動雙向壓蝶閥產品,請您根據DS943H-法蘭電動雙向壓蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
- 產品介紹
係列產品,屬長壽命、節能型電動蝶閥。電動雙向壓蝶閥其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工,工藝先進。電動雙向壓蝶閥由閥體、蝶板、多層次閥座、閥杆、傳動機構等主要部件組成。因此電動雙向壓蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、DS943H-法蘭電動雙向壓蝶閥特點
由於電動雙向壓蝶閥采用的是三維偏心原理設計,使密封麵的空間運動軌跡達到理想化,密封麵相互之間無磨擦、無幹涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 技術參數
| 閥體形式 | 直通鑄造閥 |
| 公稱通徑 | DN50~1600mm |
| 公稱壓力 | PN1.0、1.6、2.5 |
| 法蘭標準 | JB、ANSI、GB、HG、JIS等 |
| 連接形式 | 法蘭式、對夾式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 蝶形 |
| 流量特性 | 開關型(線性)、調節型(等百分比) |
| 執行器型號 | DZW、CHR、381R、HQ、Q型 |
| 主要技術參數 | 電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
| 防護等級:相當IP67、隔爆標誌:ExdⅡBT4、手操功能:手柄、手輪 | |
| 環境溫度:-25~+70℃、環境濕度:≤95% |
四、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 零件材料
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、不鏽鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不鏽鋼、鉻鉬鋼 |
| 密封圈 | 不鏽鋼與耐高溫石棉板組合成多層次 |
| 閥杆 | 2Cr13、1Cr13不鏽鋼、鉻鉬鋼 |
| 軸承 | 奧氏體不鏽鋼、304氮化 |
| 填料 | 柔性石墨 |
五、DS943H-法蘭電動雙向壓蝶閥電動雙向壓蝶閥 性能規範
| 公稱通徑 | DN(mm) | 50~1000 | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | <0.1×DNmm3/s (符合GB/T13927-92標準) | ||||
| 適用溫度 | 碳鋼:-29℃~425℃不鏽鋼-40℃~600℃ | ||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | ||||
| 驅動形式 | 蝸杆蝸輪傳動、氣傳動、電傳動 |
六、電動雙向壓蝶閥 外形及連接尺寸
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A | 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同 | |||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
