奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FS948W-電動蝶式放散閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

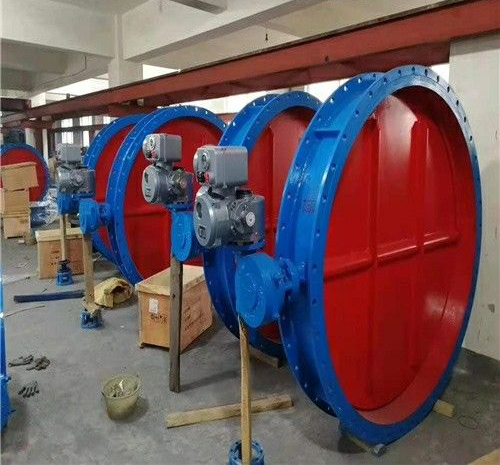

一、FS948W-電動蝶式放散閥簡單介紹:
由閥體、蝶板、連杆、消聲器、排風筒等部件組成。用手動杠杆機構或電動裝置轉動蝶板達到閥門啟閉,來實現不停止鼓風機的情況下減少或完全停止向高爐送風,將多餘的氣體排到大氣中。 蝶式放散閥其構造上特殊的地方,是可以進行遠距離操縱的電動驅動。移動放風閥閥瓣的大小,能方便地改變風量的大小,通過放風閥上的自動位置反幅輸出信號。用DFP-09電動操作器顯示閥門開度的大小。隻要控製電動操作器,即可達到所需風量。 蝶式放散閥適用於建材、冶金、化工、電站等行業部門的通風管道上,作為自動調節或遠距離控製設備所需風量的裝置。給定風壓條件下,通過伺服放大器、電動操作器、閥位反饋等裝置自動控製所需風量,結構簡單,操作方便;為了閥門開啟線性度好,采用雙閥瓣結構。
二、FS948W-電動蝶式放散閥主要性能參數:
公稱通徑:400~1400;
公稱壓力:0.25MPa;
適用溫度:≤250℃;
驅動方式:手動、電動、液動;
適用介質:空氣及其它氣體;
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FS948W-電動蝶式放散閥產品,請您根據FS948W-電動蝶式放散閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、FS948W-電動蝶式放散閥簡單介紹:
由閥體、蝶板、連杆、消聲器、排風筒等部件組成。用手動杠杆機構或電動裝置轉動蝶板達到閥門啟閉,來實現不停止鼓風機的情況下減少或完全停止向高爐送風,將多餘的氣體排到大氣中。 蝶式放散閥其構造上特殊的地方,是可以進行遠距離操縱的電動驅動。移動放風閥閥瓣的大小,能方便地改變風量的大小,通過放風閥上的自動位置反幅輸出信號。用DFP-09電動操作器顯示閥門開度的大小。隻要控製電動操作器,即可達到所需風量。 蝶式放散閥適用於建材、冶金、化工、電站等行業部門的通風管道上,作為自動調節或遠距離控製設備所需風量的裝置。給定風壓條件下,通過伺服放大器、電動操作器、閥位反饋等裝置自動控製所需風量,結構簡單,操作方便;為了閥門開啟線性度好,采用雙閥瓣結構。
二、FS948W-電動蝶式放散閥主要性能參數:
公稱通徑:400~1400;
公稱壓力:0.25MPa;
適用溫度:≤250℃;
驅動方式:手動、電動、液動;
適用介質:空氣及其它氣體;
- 連接尺寸:
| DN | D1 | D | L | b | n-φd | H | H1 | H2 | φ | 電動裝置 | 重量(Kg) | ||
| 型號 | 功率KW | 手動 | 電動 | ||||||||||
| 400 | 495 | 540 | 350 | 16 | 16-φ22 | 650 | 380 | 660 | 350 | WQ30 | 0.09 | 205 | 225 |
| 450 | 550 | 595 | 370 | 16 | 16-φ22 | 700 | 380 | 690 | 350 | 228 | 250 | ||
| 500 | 600 | 645 | 400 | 20 | 20-φ22 | 730 | 450 | 720 | 400 | WQ60 | 0.18 | 265 | 300 |
| 600 | 705 | 755 | 530 | 20 | 20-φ26 | 870 | 525 | 780 | 400 | 403 | 440 | ||
| 700 | 810 | 860 | 600 | 24 | 24-φ26 | 1070 | 600 | 830 | 500 | 650 | 685 | ||
| 800 | 920 | 975 | 750 | 24 | 24-φ30 | 1190 | 700 | 880 | 500 | WQ90 | 0.37 | 850 | 890 |
| 900 | 1020 | 1075 | 750 | 24 | 24-φ30 | 1510 | 750 | 930 | 600 | 1100 | 1140 | ||
| 1000 | 1120 | 1175 | 800 | 28 | 28-φ30 | 1680 | 800 | 1000 | 600 | WQ120 | 0.55 | 1380 | 1430 |
| 1200 | 1320 | 1375 | 900 | 32 | 32-φ30 | 1880 | 900 | 1100 | 700 | 1880 | 1930 | ||
| 1400 | 1520 | 1575 | 1000 | 36 | 36-φ30 | 2110 | 1050 | 1250 | 700 | 2530 | 2590 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的FS948W-電動蝶式放散閥產品,請您根據FS948W-電動蝶式放散閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
