產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 高真空蝶閥
- GI
- GI-高真空蝶閥
- 149
上一個：氣動高真空蝶閥 下一個:全襯膠蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GI-高真空蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D電動真空蝶閥

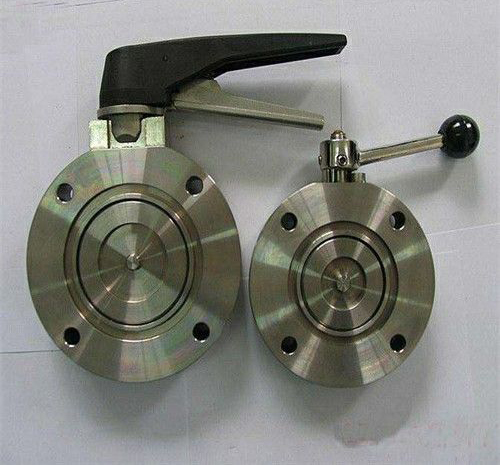

產品概述：GI-高真空蝶閥
閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。閥門的並可以任意位置安裝。電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控製）或外部輸入信號，來實現閥門開、關或中間位置的控製。其適用於真空係統中接通或切斷管路的介質流。電動真空蝶閥適用的工作介質為空氣和非腐蝕性氣體。
產品特點：
本蝶閥係采用中線式碟板與短結構鋼板焊接的新型結構形式設計製造的，結構緊湊、重量輕、便於安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
執行機構：GI-高真空蝶閥
開關型控製可以采用強電和弱電兩種控製方式，從而可以是蝶閥實現開和關的功能。標準開關型無源觸點信號輸出線路圖：
電動真空蝶閥（調節型）外型上和開關型沒有區別，隻是在電動執行機構的左側加上了一個模塊盒，調節型的控製是通過弱電控製（4-20mA或0-5VDC），從而可以輕鬆的控製閥門的旋轉角度，從而可以控製管道介質的流量。
性能參數：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GI-高真空蝶閥產品，請您根據GI-高真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D電動真空蝶閥
產品概述：GI-高真空蝶閥
閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。閥門的並可以任意位置安裝。電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控製）或外部輸入信號，來實現閥門開、關或中間位置的控製。其適用於真空係統中接通或切斷管路的介質流。電動真空蝶閥適用的工作介質為空氣和非腐蝕性氣體。
產品特點：
本蝶閥係采用中線式碟板與短結構鋼板焊接的新型結構形式設計製造的，結構緊湊、重量輕、便於安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
執行機構：GI-高真空蝶閥
開關型控製可以采用強電和弱電兩種控製方式，從而可以是蝶閥實現開和關的功能。標準開關型無源觸點信號輸出線路圖：
電動真空蝶閥（調節型）外型上和開關型沒有區別，隻是在電動執行機構的左側加上了一個模塊盒，調節型的控製是通過弱電控製（4-20mA或0-5VDC），從而可以輕鬆的控製閥門的旋轉角度，從而可以控製管道介質的流量。
性能參數：
公稱通徑（DN） | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
法蘭標準 | GB6070.3-85 | ||||||||||
安裝位置 | 任意 | ||||||||||
介質溫度（℃） | NBR-25 ~ +80，氟橡膠-30 ~ +150， | ||||||||||
電磁閥電壓（V/HZ） | 220/50 | ||||||||||
氣源壓力（MPa） | 0.4～0.6 | ||||||||||
連接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
主要件材質 | 閥體、閥板 | 碳鋼（鍍鎳）或不鏽鋼 | |||||||||
| 密封件 | NBR或氟橡膠 | ||||||||||
適用範圍（Pa） | 10 5～6.7x10 -4 | ||||||||||
漏氣率（Pa.L/S） | 6.7X1010 -4 | ||||||||||
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GI-高真空蝶閥產品，請您根據GI-高真空蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
