奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D71X-廣式蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

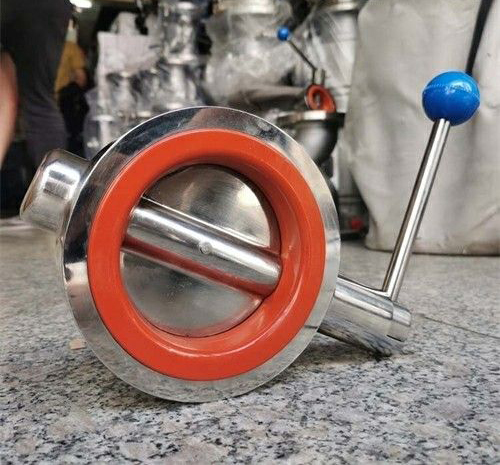

D71X-廣式蝶閥連接方式卡箍快裝,又名卡箍式蝶閥,主要應用在管道連接處控製液體和物流開關工作,比如飲料機械,食品機械,乳品機械等衛生級行業。
產品內外用拋光設備處理,達到表麵精密度要求
1、墊圈材質有NBR,VMQ 或FPM(氟橡膠),它們都符合FDA 177.2600;
2、連接:焊接,卡箍,螺紋,單焊接單螺紋,法蘭式,DIN,SMS,RJT,ISO,IDF,3A;
3、手柄:二,三,四拉杆手柄,多為手柄,多位不鏽鋼手柄,
4、執行器:不鏽鋼氣動執行器,臥式氣動執行器,電動執行器,
5、智能閥門器:電流信號4-20mA(0-20mA),電壓信號0-5V;總線協議DEVICENET;
D71X-廣式蝶閥工作原理:
1、可以通過通過執行器自動操作也可以手柄操作;
2、手柄控製閥門的“開"和“關"的位置,當然也可以調節到其他間的位置;
3、執行器把活塞的軸向運動轉換成90度旋轉運動,傳輸給蝶閥

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D71X-廣式蝶閥產品,請您根據D71X-廣式蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D71X-廣式蝶閥連接方式卡箍快裝,又名卡箍式蝶閥,主要應用在管道連接處控製液體和物流開關工作,比如飲料機械,食品機械,乳品機械等衛生級行業。
產品內外用拋光設備處理,達到表麵精密度要求
1、墊圈材質有NBR,VMQ 或FPM(氟橡膠),它們都符合FDA 177.2600;
2、連接:焊接,卡箍,螺紋,單焊接單螺紋,法蘭式,DIN,SMS,RJT,ISO,IDF,3A;
3、手柄:二,三,四拉杆手柄,多為手柄,多位不鏽鋼手柄,
4、執行器:不鏽鋼氣動執行器,臥式氣動執行器,電動執行器,
5、智能閥門器:電流信號4-20mA(0-20mA),電壓信號0-5V;總線協議DEVICENET;
D71X-廣式蝶閥工作原理:
1、可以通過通過執行器自動操作也可以手柄操作;
2、手柄控製閥門的“開"和“關"的位置,當然也可以調節到其他間的位置;
3、執行器把活塞的軸向運動轉換成90度旋轉運動,傳輸給蝶閥
公稱通徑 | 管螺紋 | 尺寸mm | 重量WTg | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
