產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 電動高平台球閥

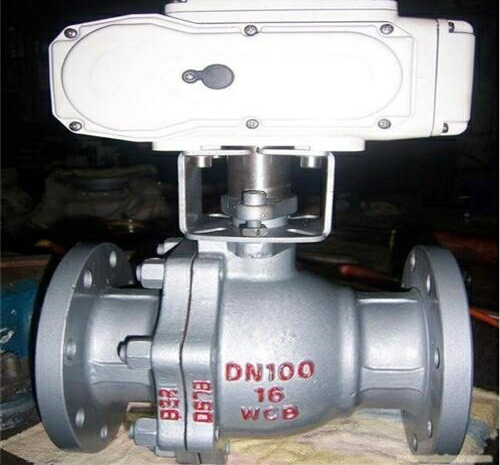

- Q941F
- Q941F-電動高平台球閥
- 123
上一個:防爆電動襯氟球閥 下一個:電動美標日標球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q941F-電動高平台球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、Q941F-電動高平台球閥產品簡介
閥體通道和連接管徑相等並成一直徑,介質幾乎可以毫無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座,軟密封閥座適用於溫度≤180°的場合,金屬硬密封閥座適用於溫度≤425°的場合。通常用於密封要求嚴格的場合,除控製氣體、液體、蒸汽介質外,還適宜控製汙水和含有纖維性雜質的介質,廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
二、Q941F-電動高平台球閥產品特點
1、流體阻力小,電動球閥是所有閥類中流體阻力zui小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、電動球閥止推軸承減小閥杆磨擦力矩,可使閥杆長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料製成的密封圈,結構易於密封,而且電動球閥的密封能力隨著介質壓力的增高而增大。
4、電動球閥閥杆密封可靠,由於閥杆隻作彷轉動運而不做升降運動,閥杆的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故電動球閥的使用壽命長。
6、電動球閥采用下裝式閥杆和閥杆頭部凸階防止閥杆噴出,如火災造成閥杆密封破壞,凸階與閥體間還可形成金屬接觸,確保閥杆密封。
7、電動球閥具有防靜電功能:在球體、閥杆、閥體之間設置彈簧,能將開關過程產生的靜電導出。
三、Q941F-電動高平台球閥技術參數和性能
四、Q941F-電動高平台球閥外形尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q941F-電動高平台球閥產品,請您根據Q941F-電動高平台球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q941F-電動高平台球閥產品簡介
閥體通道和連接管徑相等並成一直徑,介質幾乎可以毫無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座,軟密封閥座適用於溫度≤180°的場合,金屬硬密封閥座適用於溫度≤425°的場合。通常用於密封要求嚴格的場合,除控製氣體、液體、蒸汽介質外,還適宜控製汙水和含有纖維性雜質的介質,廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
二、Q941F-電動高平台球閥產品特點
1、流體阻力小,電動球閥是所有閥類中流體阻力zui小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、電動球閥止推軸承減小閥杆磨擦力矩,可使閥杆長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料製成的密封圈,結構易於密封,而且電動球閥的密封能力隨著介質壓力的增高而增大。
4、電動球閥閥杆密封可靠,由於閥杆隻作彷轉動運而不做升降運動,閥杆的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故電動球閥的使用壽命長。
6、電動球閥采用下裝式閥杆和閥杆頭部凸階防止閥杆噴出,如火災造成閥杆密封破壞,凸階與閥體間還可形成金屬接觸,確保閥杆密封。
7、電動球閥具有防靜電功能:在球體、閥杆、閥體之間設置彈簧,能將開關過程產生的靜電導出。
三、Q941F-電動高平台球閥技術參數和性能
| 電動執行器技術參數 | 高平台電動球閥閥體參數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15~200mm |
| 輸出力矩 | 50N·M~2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4、10MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不鏽鋼 |
| 動作範圍 | 0~90°±5° | 閥體材質 | 碳鋼、304/316/316L不鏽鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | 304/316/316L不鏽鋼 |
| 環境溫度 | -30°~60° | 閥座密封 | PTFE、PPL |
| 手動操作 | 附帶手柄操作 | 溫 度 | PTFE≤180℃、PPL≤350℃ |
| 限 位 | 電氣、機械二重限位 | 適用介質 | 水、石油、粘性流體、漿料、強氧化性介質等 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
| 輸入信號 | 0-10,1-5VDC/4-20mA(智能調節型) | 特 點 | 連線簡單,結構緊湊、阻力小、動作穩定 |
四、Q941F-電動高平台球閥外形尺寸
| 公稱通徑DN | L | L1 | W | H | D | D1 | 額定功率 | 額定電流 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.1A |
| 20 | 140 | 119 | 110 | 260 | 105 | 75 | 15W | 0.1A |
| 25 | 150 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 165 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 200 | 208 | 165 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 220 | 208 | 165 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 250 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
