- 球閥
- 電動高壓三通球閥
- Q914N/Q915N

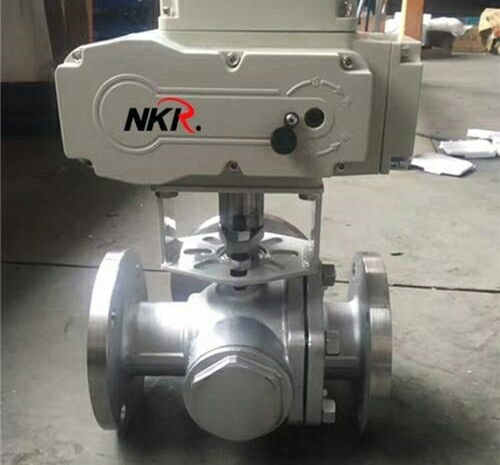

- Q914N/Q915N-電動高壓三通球閥
- 117
上一個：電動防爆高壓球閥 下一個:電動外螺紋帶焊接管球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q914N/Q915N-電動高壓三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、Q914N/Q915N-電動高壓三通球閥產品簡介
是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控製信號(4～20mADC或1～5VDC)及單相電源即可控製運轉。高壓三通球閥標準球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控製；T型孔道可起配比作用，適用於液體、氣體、蒸汽等介質的配比調節與控製。主要零部件經過專業廠家鍛製，克服了鑄鋼閥門潛在的缺陷，在zui大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。廣泛應用於化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、Q914N/Q915N-電動高壓三通球閥主要技術參數及性能：
三、Q914N/Q915N-電動高壓三通球閥執行器技術參數：
四、Q914N/Q915N-電動高壓三通球閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓、控製方式、控製信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q914N/Q915N-電動高壓三通球閥產品，請您根據Q914N/Q915N-電動高壓三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q914N/Q915N-電動高壓三通球閥產品簡介
是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控製信號(4～20mADC或1～5VDC)及單相電源即可控製運轉。高壓三通球閥標準球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控製；T型孔道可起配比作用，適用於液體、氣體、蒸汽等介質的配比調節與控製。主要零部件經過專業廠家鍛製，克服了鑄鋼閥門潛在的缺陷，在zui大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。廣泛應用於化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、Q914N/Q915N-電動高壓三通球閥主要技術參數及性能：
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 公稱壓力(MPa) | PN16.0、25.0、32.0 、36.0、42.0MPa；ANSI 150、300、600、900、1500、2500LB | ||||||
| 閥體形式 | 整體鍛造型 | ||||||
| 連接形式 | 螺紋式、焊接式 | ||||||
| 閥芯形式 | "O"型球形閥芯 | ||||||
| 動作範圍 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小於額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | ±1% | ||||||
| 回差 | ±1% | ||||||
| 死區 | ≤1%(可調) | ||||||
| 可調範圍 | 250：1 | ||||||
| 配置執行機構 | 精小型、HQ、PSQ、3410R電動執行機構 | ||||||
| 控製方式 | 開關到位燈(開關兩位控製)、智能調節(4～20mA模擬量信號控製) |
三、Q914N/Q915N-電動高壓三通球閥執行器技術參數：
| 執行器類別 | 精小型執行器參數 | 3410R係列執行器參數 | HQ係列執行器參數 |
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作範圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 控製方式 | 智能調節(4～20mA模擬量信號控製) | ||
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定製IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控製單元 | 電位計、比例控製單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外塗層 | 幹粉，環氧聚酯，具有*防腐功能 | ||
| 采用獨特的電製動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點 | |||
| 適用於動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 |
四、Q914N/Q915N-電動高壓三通球閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓、控製方式、控製信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q914N/Q915N-電動高壓三通球閥產品，請您根據Q914N/Q915N-電動高壓三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
