相關產品
產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 氣動卸灰球閥
- Q647MF
- Q647MF-氣動卸灰球閥
- 114
上一個:加長型氣動焊接高壓球閥 下一個:氣動四通球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q647MF-氣動卸灰球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

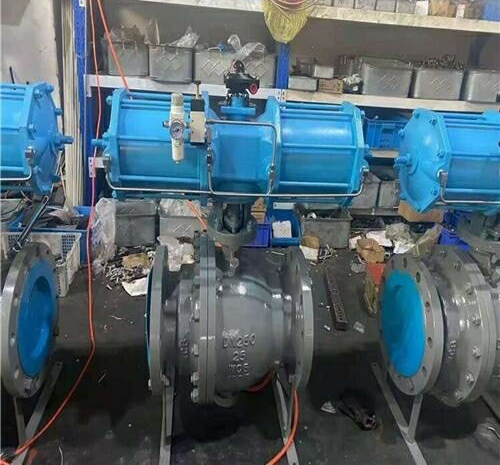

一、Q647MF-氣動卸灰球閥產品簡介:
又可稱為氣動噴煤粉球閥是專用於介質為含塵、含固體粉末的專用控製球閥,特別適用於:高爐煤粉噴吹、空氣管路及噴管路等係統,常用於石油、冶金、煤炭、礦石的開采與提煉和管道輸送係統中截斷或接通介質。
優點:
1、MQ647AF噴煤粉球閥的閥座帶有磨損自動補償裝置,更可靠的確保球閥的密封性能;
2、此閥門的密封圈采用特殊材料製成,具有耐高溫、耐磨損、使用壽命長的特點;
3、閥杆采用整體鍛造並調製處理,硬度達到HB220~250,閥杆采用防吹出結構設計,根據需要可加長閥杆用於埋地場所;
4、根據客戶需要,卸灰球閥噴煤粉球閥可設計成防靜電結構,在球體與閥杆、閥杆與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保係統安全。
5、密封副形式多樣,根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計;
6、根據需要可設置注脂輔助密封結構,在閥座和閥杆部位加裝注脂閥,緊急情況下可暫時密封;
材質表:
規格尺寸:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647MF-氣動卸灰球閥產品,請您根據Q647MF-氣動卸灰球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q647MF-氣動卸灰球閥產品簡介:
又可稱為氣動噴煤粉球閥是專用於介質為含塵、含固體粉末的專用控製球閥,特別適用於:高爐煤粉噴吹、空氣管路及噴管路等係統,常用於石油、冶金、煤炭、礦石的開采與提煉和管道輸送係統中截斷或接通介質。
優點:
1、MQ647AF噴煤粉球閥的閥座帶有磨損自動補償裝置,更可靠的確保球閥的密封性能;
2、此閥門的密封圈采用特殊材料製成,具有耐高溫、耐磨損、使用壽命長的特點;
3、閥杆采用整體鍛造並調製處理,硬度達到HB220~250,閥杆采用防吹出結構設計,根據需要可加長閥杆用於埋地場所;
4、根據客戶需要,卸灰球閥噴煤粉球閥可設計成防靜電結構,在球體與閥杆、閥杆與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保係統安全。
5、密封副形式多樣,根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計;
6、根據需要可設置注脂輔助密封結構,在閥座和閥杆部位加裝注脂閥,緊急情況下可暫時密封;
材質表:
| 公稱通徑DN(mm) | 50-1200 | ||||
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | ||
| 公稱壓力 PS(MPa) | 強度試驗 | 2.4 | 3.8 | 6.0 | |
| 密封試驗 | 1.8 | 2.8 | 4.4 | ||
| 材料代號 | C | P | R | ||
| 主要 零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
| 閥杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
| 密封圈 | 增強聚四氟乙烯對位聚苯硬質合金 | ||||
| 填料 | 聚四氟乙烯柔性石墨 | ||||
| 適用 工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -28℃-300℃ | ||||
| 執行器 | 型號 | AW/DA/SR係列、GTD/GTE係列、QGSY係列等 | |||
| 氣源壓力 | 0.4-0.7MPa | ||||
| 執行標準 | 設計製造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 |
規格尺寸:
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 重量 (KG) | |||||||||||||
| D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | H | H1 | b | f | n-do | |||
| 0.25-1.0 | 200 | 320 | 280 | 255 | 424 | 500 | 225 | 274 | 216 | 185 | 780 | 270 | 22 | 3 | 8-18 | 720 |
| 250 | 375 | 335 | 300 | 535 | 600 | 300 | 476 | 400 | 381 | 898 | 330 | 24 | 3 | 12-18 | 830 | |
| 300 | 440 | 395 | 362 | 646 | 700 | 322 | 476 | 400 | 381 | 987 | 374 | 24 | 3 | 12-22 | 990 | |
| 350 | 480 | 445 | 412 | 646 | 800 | 400 | 476 | 400 | 381 | 1078 | 414 | 26 | 3 | 12-22 | 1156 | |
| 400 | 540 | 495 | 462 | 780 | 900 | 450 | 476 | 400 | 381 | 1230 | 431 | 28 | 3 | 16-22 | 1290 | |
| 500 | 640 | 600 | 568 | 960 | 1000 | 500 | 476 | 400 | 381 | 1470 | 515 | 30 | 3 | 20-22 | 1470 | |
| 600 | 755 | 705 | 670 | 1040 | 1067 | 550 | 476 | 400 | 381 | 1560 | 595 | 30 | 3 | 20-26 | 1690 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647MF-氣動卸灰球閥產品,請您根據Q647MF-氣動卸灰球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
