產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 氣動絲扣球閥
- Q611F
- Q611F-氣動絲扣球閥
- 119
上一個:電動絲扣球閥 下一個:絲扣球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q611F-氣動絲扣球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q611F-氣動絲扣球閥產品概述:
型Q611F-氣動絲扣球閥屬於氣動類閥。無泄漏、重量輕、體積小。在實際運用中,它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。氣動閥結構簡單,使用壽命長,適用於幾乎所有介質、耐高溫、耐化學腐蝕。
主要外形和連接尺寸單位
產品說明

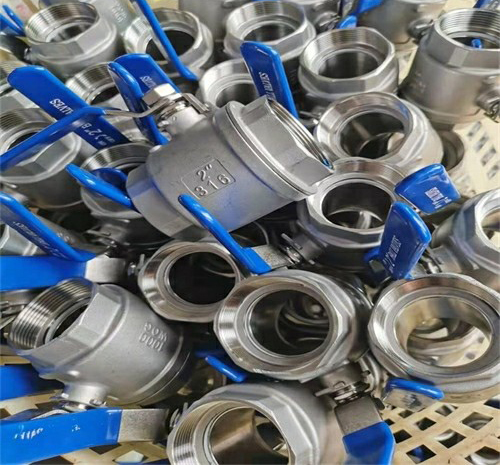

Q11F不鏽鋼絲扣球閥適用於PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟)或-29~300℃(密封圈為對位聚苯)的各種管路上,用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品 醋酸等多種介質。
產品特點
Q11F不鏽鋼絲扣球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用中國台灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕鬆。 閥杆采用有倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
產品特征
技術參數

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q611F-氣動絲扣球閥產品,請您根據Q611F-氣動絲扣球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q611F-氣動絲扣球閥產品概述:
型Q611F-氣動絲扣球閥屬於氣動類閥。無泄漏、重量輕、體積小。在實際運用中,它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。氣動閥結構簡單,使用壽命長,適用於幾乎所有介質、耐高溫、耐化學腐蝕。
主要外形和連接尺寸單位
-16,25,40,64 | ||||||
通徑DN | d | G | L | H | W | |
| mm | In | |||||
| 8 | 1/4″ | 8 | G1/4″ | 65 | 140 | 104 |
| 10 | 3/8″ | 10 | G3/8 | 65 | 140 | 104 |
| 15 | 1/2″ | 15 | G1/2 | 72 | 150 | 140 |
| 20 | 3/4 | 18 | G3/4″ | 85 | 155 | 140 |
| 25 | 1″ | 24 | G1″ | 91 | 165 | 140 |
| 32 | 1 1/2″ | 30 | G1 1/4″ | 110 | 180 | 164 |
| 40 | 1 1/2″ | 38 | G1 1/2″ | 122 | 190 | 164 |
| 50 | 2″ | 48 | G2″ | 145 | 210 | 190 |
產品說明
Q11F不鏽鋼絲扣球閥適用於PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟)或-29~300℃(密封圈為對位聚苯)的各種管路上,用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品 醋酸等多種介質。
產品特點
Q11F不鏽鋼絲扣球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用中國台灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕鬆。 閥杆采用有倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
產品特征
| 公稱壓力 | 適用介質 | 適用穩定範圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體(W。O。G) | -20~232℃~350℃ | G。NPT。BSPT。BSP。DI259/2999 |
技術參數
| 公稱通徑 | DN(mm) | 6~100mm | ||
| 公稱壓力 | PN(MPa) | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150℃(PTFE) < 300℃(PLL) | |||
-16,25,40,64 | ||||||
通徑DN | d | G | L | H | W | |
| mm | In | |||||
| 8 | 1/4″ | 8 | G1/4″ | 65 | 140 | 104 |
| 10 | 3/8″ | 10 | G3/8 | 65 | 140 | 104 |
| 15 | 1/2″ | 15 | G1/2 | 72 | 150 | 140 |
| 20 | 3/4 | 18 | G3/4″ | 85 | 155 | 140 |
| 25 | 1″ | 24 | G1″ | 91 | 165 | 140 |
| 32 | 1 1/2″ | 30 | G1 1/4″ | 110 | 180 | 164 |
| 40 | 1 1/2″ | 38 | G1 1/2″ | 122 | 190 | 164 |
| 50 | 2″ | 48 | G2″ | 145 | 210 | 190 |
Q621F-16,25,40,64 | ||||||
通徑DN | d | G | L2 | H | W | |
| mm | In | |||||
| 8 | 1/4″ | 8 | 14 | 120 | 140 | 104 |
| 10 | 3/8″ | 10 | 18 | 130 | 140 | 104 |
| 15 | 1/2″ | 15 | 22 | 140 | 150 | 140 |
| 20 | 3/4 | 18 | 28 | 160 | 155 | 140 |
| 25 | 1″ | 24 | 34 | 180 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 42 | 200 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 48 | 218 | 190 | 164 |
| 50 | 2″ | 48 | 60 | 235 | 210 | 190 |
Q661F-16,25,40,64 |
| mm | In | |||||
| 8 | 1/4″ | 8 | 14.3 | 65 | 140 | 104 |
| 10 | 3/8″ | 10 | 18 | 65 | 140 | 104 |
| 15 | 1/2″ | 15 | 22 | 72 | 150 | 140 |
| 20 | 3/4 | 18 | 28 | 85 | 155 | 140 |
| 25 | 1″ | 24 | 34.5 | 91 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 43.5 | 110 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 49.5 | 122 | 190 | 164 |
| 50 | 2″ | 48 | 62 | 145 | 210 | 190 |
Q681F-16 | ||||||
通徑DN | d | G | L3 | H | W | |
| mm | In | |||||
| 15 | 1/2″ | 15 | 34 | 108 | 150 | 140 |
| 20 | 3/4 | 18 | 50.5 | 118 | 155 | 140 |
| 25 | 1″ | 24 | 50.5 | 127 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 50.5 | 146 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 50.5 | 159 | 190 | 164 |
| 50 | 2″ | 48 | 64 | 191 | 210 | 190 |
