- 通用閥門
- 氣體渦輪流量計
- HLLWQ
- HLLWQ氣體渦輪流量計
- 269

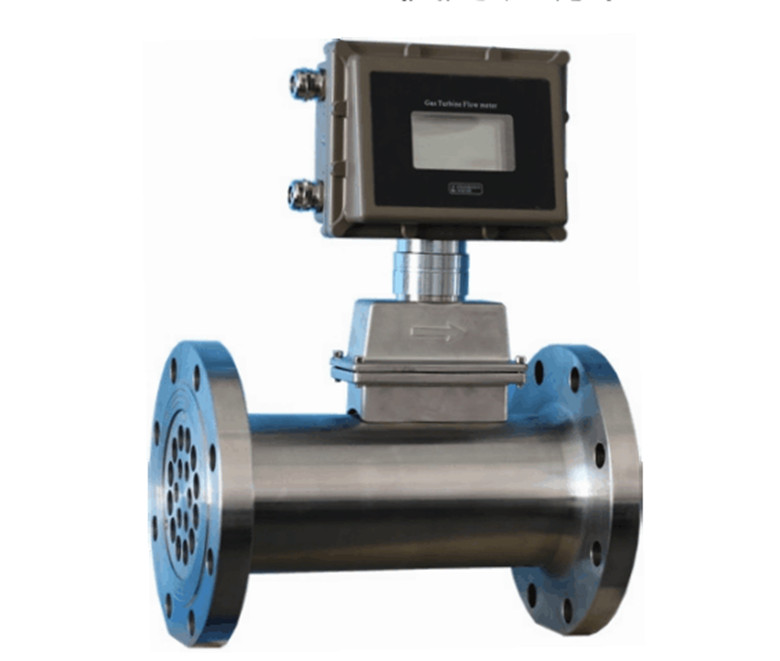

HLLWQ氣體渦輪流量計采用先進的超低功耗單片微機技術研製的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源幹擾、抗雷擊、成本低等明顯優點。儀表具備儀表係數六點修正，智能補償儀表係數非線性，並可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電後保持10年不丟。氣體渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
HLLWQ氣體渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為HLLWQ-□B型和HLLWQ-□C型。
HLLWQ-□B型：供電電源采用3.2V10AH鋰電池（可連續運行3年以上）；無信號輸出功能。
HLLWQ-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線製電流信號，並可根據不同的現場需要，可增加RS485或HART通訊。
二、產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
流量範圍寬（Qmax/Qmin≥20:1），重複性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
儀表具有防爆及防護功能，防爆標誌為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65
智能化儀表係數多點非線性修正
係統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表係數、累計流量值掉電十年不丟
三、測量範圍及工作壓力:表1
儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接 |
25、40可采用螺紋連接 | |
精度等級 | ±1.5%R、±1%R |
量程比 | 1:10；1:20；1:30 |
顯示方式 | 雙排液晶同時顯示瞬時流量、累積流量 |
儀表材質 | 表體：304不鏽鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁 |
被測介質溫度（℃） | -30℃～+80℃ |
環境條件 | 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 | 標準二線製4-20mA（LWQ-C型） |
供電電源 | LWQ-B型：儀表內置鋰電池，可連續工作3年以上，LWQ-C型：24VDC外供電 |
信號傳輸線 | 2×0.3 |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
型號規格 | 公稱通徑 | 流量範圍（m3/h） | 始動流量（m3/h） | 工作壓力（MPa） | 安裝形式 |
HLLWQ-25A | 25（1"） | 0.7-7 | 0.6 | 4.0 | 法蘭 螺紋 |
HLLWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
HLLWQ-25C | 3-30 | 2.0 | 4.0 | ||
HLLWQ-40A | 40（1.5"） | 4-40 | 2.5 | 4.0 | 法蘭、螺紋 |
HLWQ-40B | 8-80 | 3 | 4.0 | ||
HLLWQ-50A | 50（2"） | 10-100 | 3.5 | 4.0 | 法蘭 |
HLLWQ-50B | 15-150 | 4 | 4.0 | 法蘭 | |
HLLWQ-80 | 80（3"） | 15-300 | 4 | 1.6 | 法蘭 |
HLLWQ-100 | 100（4"） | 20-400 | 5 | 1.6 | 法蘭 |
HLLWQ-150 | 150（6"） | 50-1000 | 8 | 1.6 | 法蘭 |
HLLWQ-200 | 200（8"） | 100-2000 | 20 | 1.6 | 法蘭 |
HLLWQ-250 | 250（10"） | 150-3000 | 30 | 1.6 | 法蘭 |
HLLWQ-300 | 300（12"） | 200-4000 | 40 | 1.6 | 法蘭 |
型 號 | 說 明 | ||||
HLLWQ- | □ | -□ | /□ | /□ | |
類型 | N | 脈衝輸出型氣體渦輪流量傳感器 | |||
儀表口徑 | 25A/B/C | 25mm | |||
40A/B | 40 mm | ||||
50A/B | 50 mm | ||||
80 | 80 mm | ||||
100 | 100 mm | ||||
150 | 150 mm | ||||
200 | 200 mm | ||||
250 | 250 mm | ||||
300 | 300 mm | ||||
傳感器材質 | N | 基本材質，優質鋁合金。（最高耐壓：1.0MPa） | |||
S | 不鏽鋼材質。（高壓防腐型） | ||||
特殊結構 | A | 氧氣專用結構（脫油脫脂處理） | |||
B | 壓縮空氣專用結構（高流速設計） | ||||
