  • 調節閥
  • 電動高溫調節閥
  • T941Y-320V
  • T941Y-320V電動高溫調節閥
  • 390

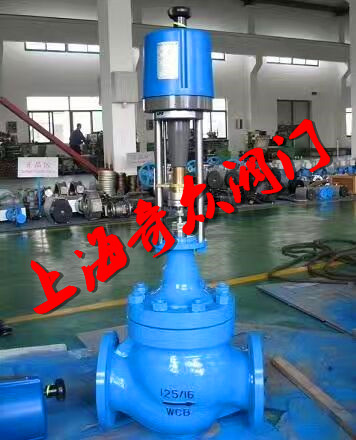

T941Y-320V電動高溫調節閥電子式電動執行機構和高溫調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V?DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控製調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構,電子式電動高溫調節閥具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差不大、溫度壓力較大等特點。電子式電動高溫調節閥廣泛使用於流量大,溫度高,泄漏量要求不嚴格的場合。
T941Y-320V電動高溫調節閥可配置3410係列開關型電動執行器,隻控製高溫高壓介質的通斷。
可配置防爆型電動執行器,滿足苛刻工況和危險易燃易爆場所。(電動執行器詳細資料請閱我公司網站電動執行器部分或垂詢我公司)
T941Y-320V電動高溫調節閥主要技術參數
T941Y-320V電動高溫調節閥閥體部分
1、閥芯形式:單座,籠式,套筒。
2、流量特性:線性,等百分比。
3、閥體形式:直通鑄造球形閥。
4、公稱通徑:DN25~300mm
5、公稱壓力:1.6-6.4MPa
6、法蘭標準:GB/T9113、 JB/T79
7、閥蓋形式:高溫型+230~+450℃、超高溫型+230~+560℃ 。
8、密封填料:金屬石墨纏繞墊片、柔性石墨、碳纖維填料。
T941Y-320V電動高溫調節閥執行機構
執行器型號
3810L,3410L直行程係列
主要技術參數
電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V?DC、輸出信號:4-20mA?DC
防護等級:相當IP55、隔爆標誌:ExdⅡBT4、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%
T941Y-320V電動高溫調節閥主要零件材料
1
閥體
WCB
CF8
CF8M
CF3M
2
閥座、套筒
304
304
316
316L
3
閥芯
304
304
316
316L
4
導向套、並帽
304
304
316
316L
5
閥蓋
WCB
CF8
CF8M
CF3M
6
閥杆
304
304
316
316L
7
散熱片
304
304
316
316L
8
填料
PTFE/柔性石墨
9
彈簧
65Mn
304
316
316L
10
螺母
304
304
316
316L
T941Y-320V電動高溫調節閥主要性能指標
項目
指標值
基本誤差%
配3810L±2.5;
回差%
配381L ±2.0;
死區%
1.0
始終點偏差%
電開
始點±2.5
終點±2.5
始點±2.5
終點±2.5
電關
始點
±2.5
終點
±2.5
額定行程偏差%
≤2.5
泄露量L/h
0.01%×閥額定容量
可調範圍R
30:1
T941Y-320V電動高溫調節閥額定流量係數Kv、允許壓差
DN
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑 (mm)
25
32
40
50
65
80
100
125
150
200
250
300
額定流量係數KV
單座
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
籠式
9
15
23
35
59
95
148
236
355
568
885
1260
套筒
10
16
25
40
63
100
155
250
370
580
900
1300
額定行程
16
25
40
60
100
允許壓差(MPa)
單座
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.28
籠式
5.8
5.0
4.9
4.3
3.0
3.7
3.5
3.1
2.8
2,8
2.4
2.0
套筒
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2
T941Y-320V電動高溫調節閥外形連接尺寸
公稱通徑
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/25
184
200
222
254
276
298
352
410
451
550
640
880
PN40
197
200
235
267
292
317
368
425
473
640
760
910
PN64
200
210
251
286
311
337
394
440
508
670
810
950
H1
PN16/25
57.5
75
75
85.5
92.5
100
110
142.5
158
170
195
230
PN40
57.5
75
75
82.5
92.5
100
117.5
150
167.5
187.5
205
245
PN64
40
85
85
90
102.5
107.5
125
172.5
195
207.5
230
260
H2
396
428
428
436
415
464
507
690
840
632
725
882
H
373
495
495
495
700
700
700
725
725
725
725
725
D
177
177
177
177
182
182
182
182
182
218
218
218
R
225
225
225
225
257
257
257
310
310
310
310
310
