- 調節閥
- 哈氏合金氣動調節閥
- ZZQZ

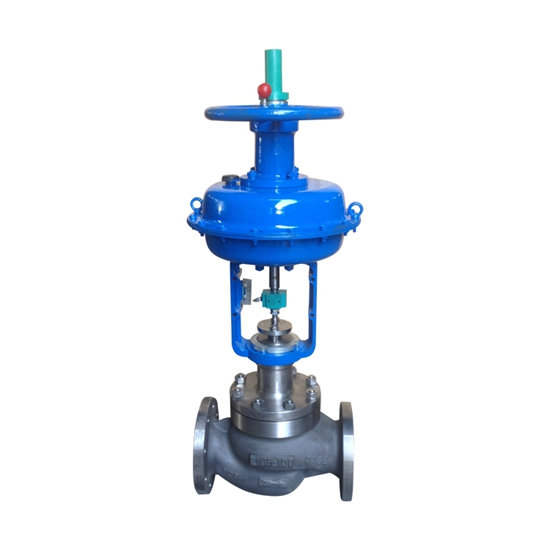

- ZZQZ哈氏合金氣動調節閥
- 324
上一個：雙相鋼特種高壓自力式調節閥 下一個:哈氏合金高壓泄壓閥
ZZQZ哈氏合金氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，並借助於閥門定位器、轉換器、電磁閥、保位閥、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控製係統的控製信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。哈氏合金氣動調節閥的特點就是控製簡單，反應快速，且本質安全，不需另外再采取防爆措施。
ZZQZ哈氏合金氣動調節閥用途及特點:
A、哈氏合金氣動調節閥的用途與特點用途是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節;V型閥芯適用於各種調節場合，具有額定流量係數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用於控製氣體、蒸汽、液體等介質。
B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度;超強的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連杆、萬向軸。
D、哈氏合金氣動調節閥的工作原理：哈氏合金氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控製信號壓力的大小產生相應的推力，推動調節機構動作。閥體是哈氏合金氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
ZZQZ哈氏合金氣動調節閥安裝原則:
（1）哈氏合金氣動調節閥安裝位置，距地麵要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對於裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
（2）調節閥應安裝在水平管道上，並上下與管道垂直，一般要在閥下加以支撐，保證穩固可靠。對於特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。
（3）調節閥的工作環境溫度要在（－30～+60）相對濕度不大於95%95%，相對濕度不大於95%。
（4）調節閥前後位置應有直管段，長度不小於10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。
（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。閥體上流體方向箭頭應與流體方向一致。
（6）要設置旁通管道。目的是便於切換或手動操作，可在不停車情況下對調節閥進行檢修。
（7）調節閥在安裝前要徹底清除管道內的異物，如汙垢、焊渣等。
ZZQZ哈氏合金氣動調節閥使用注意事項:
1、本閥應存放在幹燥的室內，通路兩端必須堵塞。不準堆置存放
2、長期存放的調節閥應定期檢查，清除汙垢，在各運動部分及加工麵上應塗以防鏽油，防止生鏽。
3、本閥應安裝在水平管道上，必修垂直安裝。閥杆向上。
4、必修按圖示箭頭所指示介質流動方向進行安裝。
ZZQZ哈氏合金氣動調節閥用途及特點:
A、哈氏合金氣動調節閥的用途與特點用途是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節;V型閥芯適用於各種調節場合，具有額定流量係數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用於控製氣體、蒸汽、液體等介質。
B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度;超強的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連杆、萬向軸。
D、哈氏合金氣動調節閥的工作原理：哈氏合金氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控製信號壓力的大小產生相應的推力，推動調節機構動作。閥體是哈氏合金氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
ZZQZ哈氏合金氣動調節閥安裝原則:
（1）哈氏合金氣動調節閥安裝位置，距地麵要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對於裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
（2）調節閥應安裝在水平管道上，並上下與管道垂直，一般要在閥下加以支撐，保證穩固可靠。對於特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。
（3）調節閥的工作環境溫度要在（－30～+60）相對濕度不大於95%95%，相對濕度不大於95%。
（4）調節閥前後位置應有直管段，長度不小於10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。
（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。閥體上流體方向箭頭應與流體方向一致。
（6）要設置旁通管道。目的是便於切換或手動操作，可在不停車情況下對調節閥進行檢修。
（7）調節閥在安裝前要徹底清除管道內的異物，如汙垢、焊渣等。
ZZQZ哈氏合金氣動調節閥使用注意事項:
1、本閥應存放在幹燥的室內，通路兩端必須堵塞。不準堆置存放
2、長期存放的調節閥應定期檢查，清除汙垢，在各運動部分及加工麵上應塗以防鏽油，防止生鏽。
3、本閥應安裝在水平管道上，必修垂直安裝。閥杆向上。
4、必修按圖示箭頭所指示介質流動方向進行安裝。
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 額定流量係數Kv | 單座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
