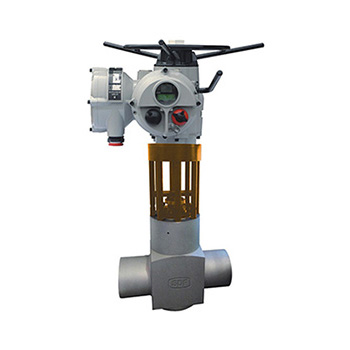

- Z960(2)Y電動鍛造閘閥
- 442
上一個:穿透閥、滑板閥 下一個:高溫高壓電動閘閥
Z960(2)Y電動鍛造閘閥主要零件材料:
Z960(2)Y電動鍛造閘閥樣圖:

| 名稱 | SDFZ960(2)Y-320 SDFZ960(2)Y-420 |
SDFZ960(2)Y-P54 140V SDFZ960(2)Y-P57 170V |
| 閥體 | 25#鍛鋼 | 12Cr1MoV |
| 閥座 | 25#鍛鋼 | 12Cr1MoV |
| 閥瓣 | 25#鍛鋼 | 12Cr1MoV |
| 閥蓋 | 25#鍛鋼 | 12Cr1MoV |
| 閥杆 | 2Cr13 | 25Cr2MoV |
Z960(2)Y電動鍛造閘閥樣圖:

Z960(2)Y電動鍛造閘閥主要外形尺寸和連接尺寸:
| 型號 SDFZ960(2)Y-320(鍛造) | ||||||||
| DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量(kg) |
| 150 | 700 | 1270 | 175 | 985 | 164 | 198 | φ194×15 | 509.7 |
| 175 | 750 | 1353 | 230 | 946 | 186 | 225 | φ219×16 | 786 |
| 225 | 850 | 1368 | 220 | 946 | 232 | 275 | φ273×20 | 795 |
| 型號 SDFZ960(2)Y-420(鍛造) | ||||||||
| DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量 |
| 225 | 850 | 1350 | 230 | 1030 | 221 | 275 | φ273×26 | 1097 |
| 型號 SDFZ960(2)Y-P54 140V(鍛造) | ||||||||
| DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量 |
| 150 | 700 | 1270 | 175 | 946 | 158 | 198 | φ194×15 | 510 |
| 225 | 850 | 1368 | 220 | 946 | 232 | 278 | φ273×20 | 795 |
| 型號 SDFZ960(2)Y-P57 170V(鍛造) | ||||||||
| DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量(kg) |
| 175 | 750 | 1358 | 230 | 946 | 179 | 222 | φ219×20 | 786 |
| 225 | 850 | 1350 | 230 | 1013 | 221 | 275 | φ273×26 | 1097 |
