- 不鏽鋼防爆波安全閥
- FA49H

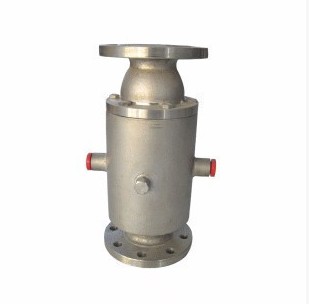

- FA49H不鏽鋼防爆波安全閥
- 368
上一個:鍋爐回水自動啟閉閥 下一個:防爆波閥
FA49H不鏽鋼防爆波安全閥產品,是一種既能消除衝擊波又能阻擋水錘衝擊波的安全閥,防爆波閥門係由多組安全閥構成的產物,它起到的功能是單一安全閥無法達到的,防爆波閥門安裝於給水管道的頭部和人防往外輸送介質的出口處,以擋波和消波的方式結合,防止衝擊波進入係統設施工程的內部,從而達到消除具有破壞性的衝擊波,起到保護係統設施正常運行和安全防護的目的。
FA49H不鏽鋼防爆波安全閥用途及特點
防爆波閥門主要用於人防係統往外輸送介質管網的頭部,用以防止係統設施外端的衝擊波,保護設施和售貨員的安全。
FA49H不鏽鋼防爆波安全閥工作原理
在正常狀態下閥門處於常開狀態,係統介質正常暢通,當衝擊波傳入該閥時,主閥活門受到衝擊,克服了彈簧的強力,迅速關閉將衝擊波擋在外端,而已進入的衝擊波在消波閥的作用下,引入消波室,化解了衝擊波的破壞力,通過阻擋和化解從而達到了保護和防護的意義。
FA49H不鏽鋼防爆波安全閥參數
公稱壓力:PN1.6~2.5MPa
公稱通徑:15~300
容氣腔壓力(占管道壓力百分數)50~70%
適用介質:無雜物的清水、汙水
適用介質溫度:0~80℃
法蘭標準:GB/T17241.6GB/T9113
試驗標準:GB/T13927API598
FA49H不鏽鋼防爆波安全閥安裝說明
①各種FA49H型防爆波安全閥都應垂直安裝。
②FA49H型防爆波安全閥出口處應無阻力,避免產生受壓現象。
③FA49H型防爆波安全閥在安裝前應專門測試,並檢查其密封性。
④對使用中的FA49H型防爆波安全閥應作定期檢查。
FA49H不鏽鋼防爆波安全閥用途及特點
防爆波閥門主要用於人防係統往外輸送介質管網的頭部,用以防止係統設施外端的衝擊波,保護設施和售貨員的安全。
FA49H不鏽鋼防爆波安全閥工作原理
在正常狀態下閥門處於常開狀態,係統介質正常暢通,當衝擊波傳入該閥時,主閥活門受到衝擊,克服了彈簧的強力,迅速關閉將衝擊波擋在外端,而已進入的衝擊波在消波閥的作用下,引入消波室,化解了衝擊波的破壞力,通過阻擋和化解從而達到了保護和防護的意義。
FA49H不鏽鋼防爆波安全閥參數
公稱壓力:PN1.6~2.5MPa
公稱通徑:15~300
容氣腔壓力(占管道壓力百分數)50~70%
適用介質:無雜物的清水、汙水
適用介質溫度:0~80℃
法蘭標準:GB/T17241.6GB/T9113
試驗標準:GB/T13927API598
FA49H不鏽鋼防爆波安全閥安裝說明
①各種FA49H型防爆波安全閥都應垂直安裝。
②FA49H型防爆波安全閥出口處應無阻力,避免產生受壓現象。
③FA49H型防爆波安全閥在安裝前應專門測試,並檢查其密封性。
④對使用中的FA49H型防爆波安全閥應作定期檢查。
FA49H不鏽鋼防爆波安全閥主要零件材料:
|
零件名稱 |
閥體、閥蓋 |
活塞 |
密封圈 |
|
主要材料 |
不鏽鋼 |
鑄銅、不鏽鋼 |
丁腈橡膠 |
FA49H不鏽鋼防爆波安全閥主要外形尺寸:
|
DN |
管徑 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 | |
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
350 |
365 |
465 |
|
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 | |
|
DN |
管徑 |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
|
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
