- 減壓閥
- 帶散熱電動減溫減壓閥
- Ys945H
- Ys945H帶散熱電動減溫減壓閥
- 445

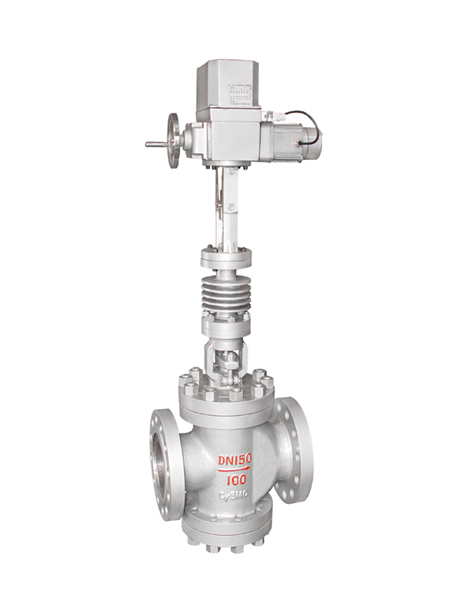

Ys945H/Y型電動減溫減壓閥(帶散熱片型)我公司開發生產的YS945H/Y型帶散熱片的電動減壓閥，電動減壓閥由3810L型SKZ、DKZ(或PSL係列)直行程電子式電動執行機構和雙座閥組成，主要用於大於510℃過熱蒸汽減壓。本係列減壓閑主要由兩體、閥座、閥瓣等零件組成，采用雙用座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、通過桶瓣升降調節壓力可配用ZKZ—BC型或其它型直行程電動執行器實現遙控和自動控製，本係列產品的減壓比用到0.6較為合適。調節閥內含飼服功能，接受統一的4-20mA或1-5V•DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動套筒調節閥主要特點：采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
Ys945H/Y型電動減溫減壓閥(帶散熱片型)本產品主要用於蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、製糖等行業。
Ys945H帶散熱電動減溫減壓閥結構特點和應用範圍
電動減壓閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控製各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大。
電動減壓閥工作原理電動減壓閥是電動調節閥在壓力控製領域的典型應用。電動減壓閥通過調節一次側流體的動壓頭，達到控製減壓閥後壓力的目的。本類閥門在管道中一般應當水平安裝。
常用規格DN50~400，
當過熱蒸汽的溫度小於427℃時，閥體材質為WCB，
當過熱蒸汽的溫度小於510℃時，閥體材質為ZG20CrMo。
Ys945H帶散熱電動減溫減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
6.4 |
10.0 |
|
殼體試驗壓力(Mpa) |
9.6 |
15.0 |
|
密封試驗壓力(Mpa) |
7.04 |
11.0 |
|
最高進口壓力(Mpa) |
6.4 |
10.0 |
|
出口壓力範圍(Mpa) |
最佳減壓比0.6 | |
|
滲漏量 |
0.5%QMax | |
|
溫量-壓力等級 |
ANSI B16.34 | |
Ys945H帶散熱電動減溫減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥 座 |
304 |
|
閥 罩 |
304 |
|
閥 瓣 |
304 |
|
閥 杆 |
38CrMoAIA |
|
墊 片 |
柔性石墨/1Cr18Ni9 |
|
填 料 |
柔性石墨 |
|
螺 栓 |
35CrMoA |
|
螺 母 |
45 |
Ys945H帶散熱電動減溫減壓閥流通能力參數
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
最大流量麵積cm2 |
5 |
9.5 |
12 |
24 |
38 |
44 |
71.5 |
108 |
190 |
270 |
317.1 |
|
網罩流通麵積cm2 |
60.3 |
78 |
98.5 |
133.7 |
191 |
221.6 |
253.3 |
452.4 |
615.7 |
875 |
1160.4 |
Ys945H帶散熱電動減溫減壓閥外形尺寸(PN6.4-10.0) 單位：mm
|
公稱通徑DN |
外 形 尺 寸 | ||||
|
L |
L1 |
H |
Hl |
減溫水接管通徑dl | |
|
50 |
300 |
150 |
880 |
260 |
10 |
|
65 |
340 |
170 |
890 |
285 |
10 |
|
80 |
380 |
190 |
910 |
305 |
20 |
|
100 |
400 |
215 |
950 |
330 |
20 |
|
125 |
430 |
225 |
990 |
380 |
32 |
|
150 |
450 |
230 |
1090 |
410 |
32 |
|
200 |
500 |
260 |
1160 |
435 |
32 |
|
250 |
550 |
285 |
1230 |
470 |
32 |
|
300 |
750 |
395 |
1370 |
580 |
32 |
|
350 |
850 |
445 |
1450 |
660 |
40 |
|
400 |
950 |
550 |
1570 |
800 |
50 |
電動執行器選配及性能指標
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
配執行機構型號 |
ZKZ-310BC |
ZKZ-410BC/ZKZ-510BC |
ZKZ-510BC |
ZKZ-610BC | ||||||||
|
行程 |
25 |
30 |
50/30 |
50 |
100 | |||||||
|
推力(N) |
4000 |
6400/1600 |
16000 |
2500 | ||||||||
|
全行程時間(S) |
20 |
32 |
37 |
62 | ||||||||
|
輸入信號 |
4-20mA DC | |||||||||||
|
供電電源 |
220V 50Hz |
| ||||||||||
|
基本誤差(%) |
≤±2.5 | |||||||||||
|
基本誤差(%) |
≤±1.5 | |||||||||||
|
基本誤差(%) |
≤3 | |||||||||||
