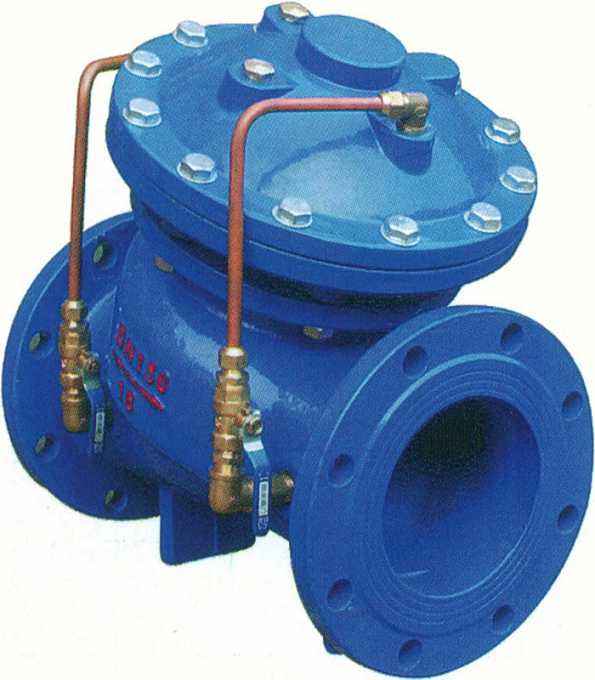

- JD745X-64C高壓多功能水泵控製閥
- 381
JD745X-64C多功能水泵控製閥主要安裝在市政、建築、消防、治金、石化、化工、石油、天然氣、治金、醫藥、電站、核電等領域取水、供水、潛水、汙水泵房及石油、化工流體的運輸係統中，電磁閥、止回閥和水錘消除器三種設備於一體，能有效地提高係統安全可靠性，滿足係統自動化控製要求。
★JD745X多功能水泵控製閥功能與用途
本閥用於高層建築、消防、石化、水廠、電廠、治金、鋼鐵、化工、醫藥、電站等領域的輸水、送水、取水、汙水泵房及石油、化工的輸送係統中。防止介質倒流、水錘和水擊現象的智能型閥門，維護管線安全。該閥由電動閥、逆止閥、水錘消除器三種功能於一體，有效保護管線安全，運行平穩，使用壽命長，滿足係統自動化要求。
★JD745X多功能水泵控製閥產品作用
JD745X多功能水泵控製閥的結構特點，多功能水泵控製閥由主閥和調節閥接管組成，閥體采用直流式閥體，主閥控製室為膜片和活塞式的雙控製室結構，控製室比一般水力控製閥增加了一個，增加了對主控室的功能，實現了對書泵出口緩慢開啟，全開、緩閉、截止等多功能控製，實現了一個閥門，一次性調節對水泵出口的多功能控製。
本產品接管係統采用調節閥控製，通過調節閥開度，可方便實現需要的各項參數，如主閥開啟速度、緩閉速度等等。
★JD745X隔膜式多功能水泵控製閥的工作原理
當水泵氣動後，水壓作用於主閥閥盤下麵和控製室下腔，此壓力使主閥開啟，控製室上腔的水經過調節閥B緩緩排到出口端，主閥緩慢開啟，設定調節閥的開度可得到合適的主閥開啟速度，當水泵停止工作後，進口端水壓迅速下降，在自重、彈簧壓力下快速關閉大部分開度，防止水倒流，餘下開度由控製室上腔水壓和下腔水壓聯合作用下緩慢關閉，關閉速度減慢形成了緩衝，防止壓力增加。
★JD745X隔膜式多功能水泵控製閥工作特點
防止水錘效果好，將緩開、止回速閉、緩閉消除水錘的技術一體化，防止開泵水錘和停泵水錘對供水係統的損害。
操作方便，無需為閥門另配電控係統，閥門隨水泵的開啟和停止自動並按順利完成控製功能，通過設定調節閥開度得到合適的控製參數。
閥體采用全流道、直流式、流線型設計，水頭損失小，節能效果好。
多功能水泵控製閥,JD745X多功能水泵控製閥同時具有閘閥、逆止閥、水錘消除器三種閥件。 這三種閥件在水泵的運行過程中分別起著不同的作用多功能水泵控製閥由主閥和調節閥及接管係統組成，閥體采用直流式閥體，主閥控製室為膜片式或活塞式的雙控製室結構，控製室比一般水力控製閥增加了一個，增加了對主閥的控製功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控製，實現了一個閥門、一次調節對水泵出口的多功能控製。本產品用於高層建築給水係統和其它給水係統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。為了實現水泵運行的自動化，簡化管理，減輕勞動，提高可靠性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行多項技術改進，出現了緩開緩閉逆止閥、緩動啟閉水力閥門、自動緩閉閘閥、雙速自閉閥等新型閥門。
多功能水泵控製閥,水泵控製閥基本功能
閘閥
閘閥平時是處於關閉狀態，水泵啟動時閘閥慢慢打開，水泵停機時，閘閥先快速閉合，到了一定程度在慢慢閉合。水泵的閉閘啟動和閉閘停車，可以有效的防止開泵水錘和停泵水錘，同時，減少了水泵啟動時的電機負荷，水泵在零流量時的軸功率最小，一般僅為設計軸功率的30%。閘閥的另一個功能是，當閘閥關閉時，可以為安裝在閘閥與水泵之間的逆止閥等閥件和水泵提供安全的檢修條件，防止壓水管的水回流。
逆止閥
逆止閥能防止突然斷電時所造成的水流的流向改變，防止倒流。逆止閥的突然關閉易產生水錘現象。在水泵的幾何揚水高度較大時，嚴重的水錘瞬間高壓會導致管道破裂，發生嚴重的生產事故。
水錘消除器
水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸係統可能產生的水外錘和浪湧發生的不規則水擊波震蕩，從而達到消除具有破壞性的衝擊波，起到保護的目的。所以為了防止水錘對輸水管道的破壞方法，往往在水泵的壓水管上安裝水錘消除器。
多功能水泵控製閥,JD745X多功能水泵控製閥工作原理
（1）停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。
（2）水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。
（3）在進水端壓力作用下，閥板上升到最大開口狀態，開口高度由流量決定。
（4）停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。
（5）當流量接近於零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘衝擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。
（6）緩閉閥板完全關閉泄流孔，閥門回到停泵初始狀態。
多功能水泵控製閥基本構造
閥門的總體尺寸與普通逆止閥相當，由主閥和外裝附件組成。其中，主閥包括閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥杆組件等部件。緩閉閥板用閥杆組件與壓板及膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥板上下升降。閥杆穿過大閥板的中心孔，因之大閥板可以在一定的範圍內沿閥杆滑動。平時，大閥板在自重壓緊在閥座上，使閥門處於關閉狀態。多功能水泵控製閥的外裝附件安裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控製閥、過濾器和一隻特製的逆止閥。
膜片的上腔與閥門的出水側的連接管上隻設過濾器和一隻控製閥。主閥內大閥板和緩閉閥板的運動和所處的位置決定了閥門工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前後的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控製大閥板和緩閉閥板的運動，並可以通過調整附件改變大閥板與緩閉閥板的運行速度，使閥門的開啟與緩閉時間處於規定的範圍內。
多功能水泵控製閥,JD745X多功能水泵控製閥尺寸結構圖：
