- 旋塞閥
- 瀝青專用旋塞閥
- BX43/44W

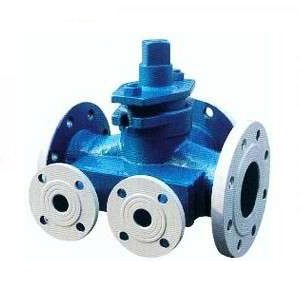

- BX43/44W瀝青專用旋塞閥
- 422
上一個:油密封旋塞閥 下一個:無磨損軌道錐塞閥
BX43W/BX44W瀝青專用旋塞閥的啟閉件(錐塞或球) 圍繞自身中心線旋轉旋塞閥是用帶通孔的塞體做為啟閉件,通過塞體與閥杆的轉動實現啟閉動作的閥門。瀝青專用閥結構簡單,啟閉迅速,流體阻力小,近年來作為曆史上最早被人們采用的閥門之一,不但沒再被球閥等型式的閥門所代替,反而市場呈現愈來愈火爆的趨勢。
特點
1.閥體進出口端窗口設計為雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移,又可吸收由於溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的擦拭作用,又提高了密封麵的使用壽命
3.整個密封過程可近似認為與管道內壓力無關
4.PTFE襯套內,根據使用溫度和工作介質采用不同材料填充物,潤滑好、壽命長
主要性能參數
|
型號 |
公稱壓力 PN(MPa) |
試驗壓力PN(MPa) |
適用介質 |
工作溫度(℃) | |
|
殼體 |
密封 | ||||
|
BX43W-1.6C |
1.6 |
2.0 |
1.6 |
瀝青及厚質油類 |
≤425 |
|
BX44W-1.6C |
1.6 |
2.0 |
1.6 | ||

主要外形尺寸
|
公稱通徑 DN(mm) |
L |
D |
D1 |
D2 |
b |
F |
n-φd |
H |
S | |
|
50 |
二通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
250 |
30×30 |
|
三通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 | |||
|
65 |
二通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 |
280 |
40×40 |
|
三通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 | |||
|
80 |
二通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
320 |
45×45 |
|
三通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 | |||
|
100 |
二通 |
325 |
215 |
180 |
155 |
22 |
3 |
8-φ18 |
350 |
52×52 |
|
三通 |
325 |
215 |
180 |
155 |
22 |
3 |
8-φ18 | |||
|
125 |
二通 |
350 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
405 |
62×62 |
|
三通 |
350 |
245 |
210 |
185 |
22 |
3 |
8-φ18 | |||
|
150 |
二通 |
400 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
- |
68×68 |
|
三通 |
400 |
280 |
240 |
210 |
24 |
3 |
8-φ23 | |||
|
200 |
二通 |
450 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
- |
75×75 |
|
三通 |
450 |
335 |
295 |
265 |
26 |
3 |
12-φ23 | |||
