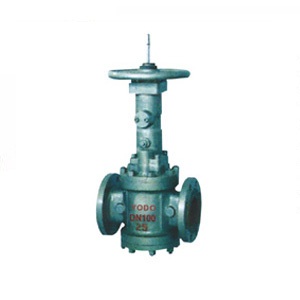

YDAOX43軌道旋塞閥(將軍閥)適用於公稱壓力CLASS150-900LBS,工作溫度-29-180℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
主要結構特點
1、產品結構合理,密封可靠,性能優良、造型美觀。
2、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。
3、雙向流動,安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
工作原理
當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的最低壓力降.
當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉.
當手輪向反方向轉動時,首先使塞子向上運動,使閥片於閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,最後塞子的通道於閥體的通道對齊,使閥門處於全開的狀態.
該閥門的優點是閥門在開啟的過程中,閥片和閥座處於脫離狀態,開關的過程是零摩擦,不會使密封麵磨損,同時密封采用軟密封,使密封在關閉時為零泄露。
技術規範
|
結構形式 |
BB-BG |
|
驅動方式 |
手輪、傘齒輪、手柄 |
|
設計標準 |
API599、API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598.API6D |
注:閥門連接法蘭尺寸可根據用戶要求設計製造。
主要性能參數
|
公稱壓力(LB) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 | ||
|
600 |
15.0 |
11.0 | ||
|
900 |
22.5 |
16.5 |

主要零件材料
|
序號 |
名稱 |
材質 |
|
1 |
下蓋 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
2 |
O型圈 |
丁腈橡膠 |
|
3 |
密封圈 |
氟橡膠 |
|
4 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
|
5 |
閥體 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
6 |
閥栓 |
ASTM A193-B7,A320-B8,A193-B8M |
|
7 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
|
8 |
閥蓋 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
9 |
填料 |
柔性石墨+不鏽鋼 |
|
10 |
填料壓蓋 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
11 |
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |
|
12 |
閥杆螺母 |
銅合金 |
|
13 |
閥杆螺母蓋 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
14 |
支架 |
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
|
15 |
閥杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
|
16 |
導向螺栓 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
|
17 |
銷 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
|
18 |
閥片 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |

主要外形尺寸
|
型號 |
YDAOX43-150 | |||||||||||||||
|
壓力等級 |
150LB | |||||||||||||||
|
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 | |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 | |
|
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 | |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
40 |
450 |
450 |
500 |
500 | |
|
重量 |
10 |
12 |
14 |
19 |
21 |
28 |
34 |
39 |
75 |
95 |
135 |
200 |
255 |
415 |
650 | |
|
型號 |
YDAOX43-300 | |||||||||||||||
|
壓力等級 |
300LB | |||||||||||||||
|
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 | |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 | |
|
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 | |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 | |
|
重量 |
11 |
13 |
20 |
27 |
31 |
37 |
44 |
60 |
82 |
115 |
165 |
225 |
305 |
405 |
650 | |
|
型號 |
YDAOX43-600 | |||||||||||||||
|
壓力等級 |
600LB | |||||||||||||||
|
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 | |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 | |
|
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 | |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 | |
|
重量 |
13 |
15 |
22 |
29 |
34 |
41 |
54 |
68 |
99 |
128 |
191 |
258 |
430 |
650 |
870 | |
|
型號 |
YDAOX43-900 | |||||||||||||||
|
壓力等級 |
900LB | |||||||||||||||
|
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 | |
|
L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 | |
|
H |
230 |
260 |
300 |
340 |
380 |
435 |
460 |
490 |
525 |
570 |
625 |
700 |
780 |
870 |
980 | |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 | |
|
重量 |
15 |
19 |
24 |
32 |
38 |
47 |
62 |
75 |
115 |
147 |
220 |
379 |
490 |
720 |
