產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 消防閥門
- 過濾器
- U型
- U型過濾器
- 449

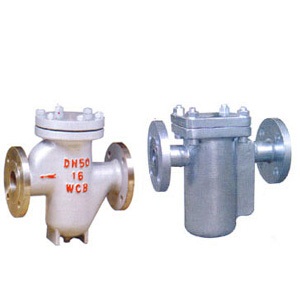

UG型過濾器廣泛用於蒸汽、空氣、水、油品等係統管道中,過濾器是保護各種計量器、泵機、閥門、疏水器等設備。
UG型過濾器壓力損失小,流通麵積大,抗汙性強。排汙方便。
主要性能參數
|
型號 |
公稱壓力 |
工作溫度(℃) |
濾網目數 |
適用介質 |
|
UG-A |
2.0 |
300 |
20~150 |
蒸汽、空氣、水、油 |
|
UG-B |
5.O |
425 |
20~150 |
蒸汽、空氣、水、油 |
主要零件材料
|
UG-B型過濾器
UG-A型過濾器 |
零件名稱 |
材料 |
|
閥體 |
碳鋼、不鏽鋼 | |
|
濾網蓋 |
碳鋼、不鏽鋼 | |
|
濾芯網 |
不鏽鋼 | |
|
墊片 |
金屬石墨 |

UG-A型過濾器 主要外形尺寸
|
型號 |
公稱通徑(DN) |
外形尺寸 | ||
|
A |
L |
H | ||
|
UG型一A |
10 |
150 |
80 |
125 |
|
15 |
150 |
80 |
125 | |
|
20 |
180 |
100 |
153 | |
|
25 |
180 |
100 |
153 | |
|
40 |
200 |
155 |
304 | |
|
50 |
300 |
155 |
340 | |
|
65 |
340 |
220 |
380 | |
|
80 |
400 |
250 |
420 | |
|
100 |
500 |
295 |
502 | |
|
150 |
600 |
335 |
650 | |
|
200 |
786 |
395 |
770 | |
UG-B型過濾器 主要外形尺寸
|
UG型一B |
公稱通徑 (DN) |
外形尺寸 (mm) | ||
|
L |
H1 |
H2 | ||
|
15 |
270 |
90 |
145 | |
|
20 |
270 |
90 |
145 | |
|
25 |
270 |
90 |
145 | |
|
32 |
320 |
125 |
175 | |
|
40 |
320 |
125 |
175 | |
|
50 |
320 |
125 |
175 | |
|
65 |
430 |
140 |
220 | |
|
80 |
430 |
140 |
220 | |
|
100 |
430 |
140 |
220 | |
|
125 |
460 |
160 |
235 | |
|
150 |
460 |
170 |
235 | |
|
200 |
460 |
190 |
235 | |
