我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多籃式高低過濾器相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

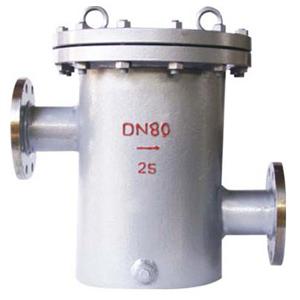

籃式高低過濾器產品簡介:
籃式高低過濾器是過濾器中一種高進低出的籃式過濾器,進出口尺寸高度可根據客戶現場的使用情況進行製作。通常是直接連入機械設備的管路中,攔截流體中的雜質,保證機械設備正常運轉。跟籃式過濾器一樣過濾孔麵積比通徑管麵積大於2-3倍。遠遠超過Y型、T型過濾器過濾麵積。籃式過濾器過濾精度在過濾器中屬於一種精度最佳的過濾器,濾網結構與其它過濾網不一樣。
籃式高低過濾器工作原理:
管道在安裝時會有其它雜物帶入管道,在生產中原材料中也含有雜物。管道裏液體或氣體經過過濾器時它的汙物由過濾器收藏到濾網中,這時隻要旋開主管底部的螺塞,將過濾器內的液體排淨,拆卸法蘭,打開殼蓋清理濾網後重新裝入,就能完成雜質的清理了。
籃式高低過濾器產品特點:
1、過濾器的進出口通徑跟相配套的泵或管路口徑一致。
2、公稱壓力:按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇:主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表 濾網規格。
4、過濾器材質:過濾器的材質一般選擇與所連接的工藝管道材質相同,對於不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不鏽鋼材質的過濾器。
5、過濾器阻力損失計算,水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa。
籃式高低過濾器產品用途:
1、化工、石油化工生產中弱腐蝕性物料,如:水、油品、氨、烴類等。
2、化工生產中的腐蝕性物料,如:燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
3、製冷中的低溫物料,如:液甲烷、液氨、液氧和各種冷劑。
4、食品、製藥生產中有衛生要求的物料,如:啤酒、飲料、乳製品、糖漿等。
籃式高低過濾器主要外形和連接尺寸:
| 公稱通徑DN(mm) | 尺寸 | 管塞 | ||||
| L | H | H1 | H2 | D0 | ||
| 25 | 180 | 280 | 110 | 180 | 76 | R3/4〃 |
| 32 | 200 | 285 | 110 | 180 | 76 | R3/4〃 |
| 40 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
| 50 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
| 65 | 330 | 400 | 160 | 270 | 133 | R3/4〃 |
| 80 | 340 | 460 | 180 | 320 | 159 | R3/4〃 |
| 100 | 400 | 550 | 220 | 390 | 219 | R3/4〃 |
| 125 | 480 | 630 | 260 | 450 | 273 | R3/4〃 |
| 150 | 500 | 720 | 310 | 530 | 273 | R3/4〃 |
| 200 | 560 | 900 | 390 | 670 | 325 | R3/4〃 |
| 250 | 660 | 1070 | 480 | 800 | 426 | M35X1.5 |
| 300 | 750 | 1360 | 640 | 1040 | 478 | M35X1.5 |
| 400 | 850 | 1500 | 600 | 1100 | 530 | M35X2.0 |
| 500 | 1050 | 1600 | 640 | 1200 | 630 | M35X2.0 |
| 600 | 1380 | 2000 | 700 | 1300 | 800 | M35X2.0 |
