美標止回閥H44H(150LB,300LB,600LB)簡述
美標止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬於一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用於給其中的壓力可能升至超過係統壓的輔助係統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

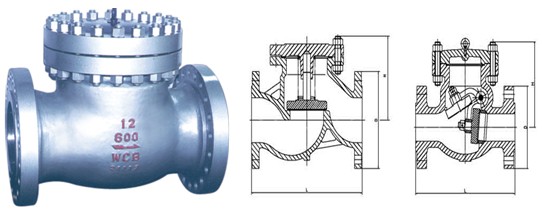

本閥門在使用過程中,介質按圖示箭頭方向流動。
當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封麵密合而關閉,達到阻止介質逆流的目的。閥體及閥瓣的密封麵采用不鏽鋼堆焊。
美標止回閥壓力試驗:
|
公稱壓力 PN (Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 | |||
|
Mpa |
Lbf/i n 2 |
Mpa |
Lbf/i n 2 |
Mpa |
Lbf/i n 2 | |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5-0.7 |
60-100 |
|
300 |
7.8 |
1125 |
5.6 |
815 | ||
|
600 |
15.3 |
2225 |
11.2 |
1630 | ||
|
900 |
23.1 |
3350 |
16.8 |
2440 | ||
H44H(15美標止回閥0LB,300LB,600LB)主要零件材料及性能規範
|
體、蓋、瓣 |
閥杆 |
墊片 |
密封麵 |
工作溫度℃ |
適用介質 |
|
WCB |
2Cr13 |
增強柔性石墨 13Cr/柔性石墨 不鏽鋼/耐酸石棉 齒形墊片 |
13Cr STL 本體材料 尼龍 PTFE |
≤425 |
水 蒸氣 油品 硝酸 醋酸 強氧化介質 尿素 |
|
WC1 |
≤450 | ||||
|
WC6 |
≤540 | ||||
|
WC9 |
≤570 | ||||
|
C5 C12 |
≤540 | ||||
|
CF8 |
304 |
≤200 | |||
|
CF8M |
316 | ||||
|
CF3 |
304L | ||||
|
CF3M |
316L |
