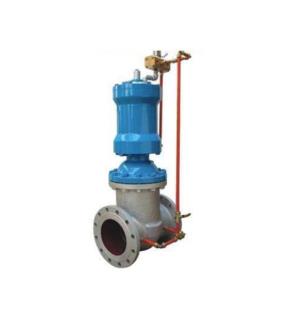

HZ145T電磁液動雙速自閉閘閥經濟效益及用途簡介： 為避免給排水管網中水錘危害和減少水頭損失,節約電能和減輕工人勞動強度,我廠根據北京市政設計院資料,經多年的試產銷和局部修改,使該閥性能更趨完善。 該閥安裝於各級泵站,取消機泵組常設的止回閥,電動閘閥,水鍾消除器,在電控設備的配合使用下,可實現自控,遠控和集中控製,並可實現泵閥操作一體化,同時該閥能在電網事故停電時自動關閉。與手動,電動閥相比,具有密封性好,安全可靠,使用壽命長,維修方便,無噪音,無汙染等特點,由於閥門關閉過程為先快後慢故能消除停泵關閥水錘過壓,確保管網設備安全運行。 由於取消了止回閥等設備,因此大大減少了水頭損失,如使用一台 DN500雙速閥,當管道內流速為2m/s時,每年可節電2萬度左右,其節電值大於該閥價值,所以該閥是能節電,節資,安全,省力的先進設備。 HZ145T電磁液動雙速自閉閘閥技術參數及性能： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HZ145T電磁液動雙速自閉閘閥結構示意及其主要零件表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HZ145T電磁液動雙速自閉閘閥操作方法及工作原理 開機 水泵電機通電 4 － 6 秒鍾後,電磁換向閥通電,驅動介質由電磁閥的 P 孔經 A 2 孔進入液壓缸下腔,在壓力作用下推動活塞,從而帶動閘板上行,同時缸上腔廢介質由 A 1 孔返回電磁閥,經 N 1 孔排出,閥門動作為先慢後快地開啟。 停機 電磁閥斷電,介質在換向閥體內自動改變流向,介質由 A 1 孔經節流閥進入液壓缸上腔,推動活塞下行,缸下腔的廢介質經 A 2 孔返回電磁閥,由 N 2 孔排出,閥門此時處於快關過程,當閘板下行到某個位置時節流閥進入工作狀態,使閥門此時處於慢關時間內,此時的閥門工況,則可降低和消除管網內的水錘過壓。在閥門慢關過程中限位套推動附設的行程開關,可使水泵電機自動斷電。 當驅動介質為外部動力源時 , 請按主管道內實際工作壓力的 70%-100% 配備 , 否則閥門工作不可靠。 HZ145T電磁液動雙速自閉閘閥維護保養及安裝調試注意事項： 運輸和儲存期間,閥門應處於關閉狀態,長期存放的閥門需定期檢查 清除表麵汙垢刷防鏽漆。 庫存半年的閥門,在安裝前應接上 0.4 － 1Mpa 壓力源試運行數次,確 定無問題時再安裝,本產品出廠時已基本調好,安裝時請不要解體,配供的 電磁閥可安裝在適當位置,該換向閥的安裝和使用請閱“電磁換向閥說明 書"。 限位套是防止驅動介質突然增壓太大時將閘板關閉過緊,造成開啟困 難而設的限位裝置,請勿隨便鬆動,閥門在使用中如出現關閉不嚴,請適當 將此套向上調,然後緊固螺母。 當雙速閥電路與水泵電機聯網時,在水泵電機斷電後,水泵返轉數如 過多則將行程開關的滾輪位置適當往下調,以延後水泵電機斷電時間。 5 ,件 11 連接板位置的變動,可以改變慢關開始點。往上調,慢關開始點為延後,往下調,慢關開始點為提前。件 5 調節螺栓主要為慢關時間量的微調件,將調節螺栓順時針旋轉,為延長慢關時間,將調節螺栓逆時針旋轉為縮短慢關時間。件 11 , 5 兩件出廠時已基本調好,適用於主管線 10 公裏以內,如超過 10 公裏,請將件 11 連接板的位置適當往下調,但不得超過件 8 頂杆的zui大壓縮量。 HZ145T電磁液動雙速自閉閘閥主要外型尺寸及驅動介質接管螺紋：見表一,表二,表三。 HZ145T － 10 表一 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 法蘭連接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,結構長度按 GB12221.89 HZ141H-1.6 表二 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 法蘭連接尺寸 D1,Z,Ф,符合GB/T17241.6-1998,結構長度按JB12221-89 HZ141H-2.5 表三 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
閥體結構長度按 GB12221-89, 法蘭連接尺寸按 JB/T79.1-94 係列 2 之規定。 HZ145T電磁液動雙速自閉閘閥可能發生故障及排除方法： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
