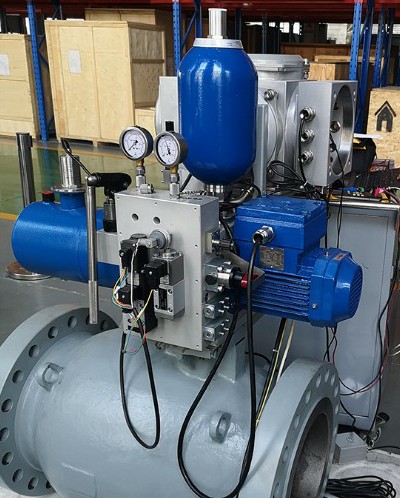

電動軸流式調節閥采用流線對稱流道，完全避免了間接流動和不必要的流動方向變化，使單位直徑的流量大化，並產生噪音、局部高速流動。一個平衡套筒和兩個平衡導向裝置使閥門能夠平穩地打開和關閉，從而減少關閉閥門所需的扭矩。電動軸流式調節閥通過執行機構轉動閥杆，通過曲柄連杆機構使閥芯沿軸向左右滑動來調節閥門的流量。由於閥腔內的流體壓力是均勻的，抑製了不均勻力引起的振動。延長閥門的使用壽命。下麵跟奇眾一起來看看電動軸流式調節閥工作原理及它的結構吧！
電動軸流式調節閥工作原理
ACVF執行機構、閥杆、轉向套、連接臂、閥芯共同作用，構成曲臂連杆傳動機構。閥杆在執行機構的驅動下作0-90°的角行程運動。通過曲柄臂連杆傳動機構的作用，閥芯在閥套內作左右軸向運動，調節下遊流量或壓力。閥體由閥外體和閥內體組成，是一個完整的鑄造體。閥門的內外體之間有一條軸對稱流道，流道軸向流過閥門，流阻小，通流電容大，噪音小。
1、關閉狀態：閥芯硬密封端麵緊緊壓在閥座端麵形成硬密封副，同時形成軟密封膠和軟密封副。電動調節閥閥芯套與閥座之間墊墊。雙硬軟密封對消除了氣體介質泄漏。
2、慢壓工況：閥芯下端附有慢壓軸。當閥芯離開閥座時，就會浮現一個緩慢壓力的空行程。如果閥芯開口小，先擠壓慢壓軸，然後用閥芯端麵的閥芯套擠壓它，逐漸降低壓力，防止高速流體侵蝕密封和節流麵。由一個小開口形成。
3、控製狀態調節：響應下遊流量或壓力要求，閥芯在執行機構的驅動下在閥套內作軸向左右挪移，以平衡下遊流量或壓力。電動調節閥閥套窗口按等比例設計。如果流速低，則流速的變化將很小。如果流量大，流量會發生很大的變化。即使開度不同，調節精度也相同。

電動軸流式調節閥主要結構
電動軸流式調節閥主要部件：左閥體、右閥體、閥蓋、閥杆、導向套、安裝套、連接臂、閥芯、閥芯套、閥芯，閥芯密封可調式套筒、閥座。
1、軸流型：介質在閥內具有流線型、均勻對稱的自由流道，減少局部高速流、湍流、射流等的影響，穩定閥門，噪音小，單位麵積流通能力大大提高。
2、完美平衡閥芯：電動調節閥閥芯貼在閥套內側，閥芯和調節套有通孔，所以閥芯左右兩側始終壓力平衡。扭矩小。
3、連杆傳動機構：連杆機構表麵經滲氮硬化處理，具有優良的耐磨性和耐腐蝕性。連接機構具有90°角行程，可快速將閥芯從左向右挪移以進行敏捷調整。
4、全流通麵積：閥體為卡箍結構的左右閥體，閥座貼在閥體內側，所以法蘭內孔麵積應為完美的直徑。防止閥座安裝在法蘭內孔中。減小流道的直徑。
5、零密封泄漏：閥座上設置軟墊片，閥芯與閥座密封麵覆蓋硬質合金，形成軟硬雙重密封。電動調節閥閥芯後端裝有密封調節套，組裝閥門後，微調閥芯，使其與閥座密封麵完美貼合，杜絕密封泄漏。
6、閥芯配有低速壓力軸。這是為了防止在關閉和損壞密封副時顆粒雜質粘附在密封麵上。
